Resumo técnico: O abrigo para hidrante — também conhecido como caixa para hidrante — é o elemento que garante proteção, organização e acesso imediato aos equipamentos do sistema de hidrantes, sendo requisito essencial para aprovação em vistoria do Corpo de Bombeiros.
Em uma frase: o abrigo para hidrante é o componente que assegura funcionamento correto do sistema e evita reprovação em vistoria.
A MIB atua diariamente atendendo condomínios, indústrias, hospitais, galpões e comércios, fornecendo abrigos para hidrante metálicos certificados com foco em conformidade normativa, segurança operacional e aprovação em vistoria.
Diferente de soluções genéricas, na MIB o abrigo para hidrante é tratado como um item técnico crítico, que precisa estar perfeitamente alinhado ao projeto de incêndio aprovado pelo Corpo de Bombeiros.
Falando como consultor MIB: é muito comum recebermos pedidos apenas por “uma caixa para hidrante”. Mas, na prática, não existe abrigo padrão universal. Cada projeto exige análise de tamanho, tipo de instalação, quantidade de mangueiras e ambiente de uso. Nosso trabalho começa exatamente aí: evitar erro antes que ele vire reprovação.
🔎 Importante:
Um abrigo para hidrante
só cumpre sua função quando equipado com
mangueiras de incêndio certificadas ABNT,
compatíveis com o comprimento e o diâmetro
definidos em projeto.
👉 Consulte a linha completa:
https://mangueirasdeincendiobrasil.com.br/informacoes-tecnicas/mangueiras-de-incendio-certificada.php
O que é um Abrigo para Hidrante?
O abrigo para hidrante é o compartimento metálico projetado para armazenar, proteger e organizar os componentes do sistema de hidrantes, como mangueiras de incêndio, válvulas angulares, esguichos e registros.
Sua função vai além da proteção física: ele garante acesso rápido em situações de emergência, visibilidade do equipamento e organização adequada, fatores decisivos para a eficiência do combate inicial ao incêndio.
Segundo a ABNT NBR 16870, o abrigo deve atender requisitos específicos de resistência mecânica, acabamento anticorrosivo, ventilação e dimensões compatíveis com os equipamentos instalados.
Resumo técnico:
O abrigo para hidrante — também conhecido como
caixa para hidrante ou
abrigo metálico para mangueira de incêndio —
é o componente responsável por
proteger, organizar e garantir acesso rápido
aos equipamentos do sistema de hidrantes,
como mangueiras, válvulas, registros e esguichos.
Os modelos fornecidos pela MIB – Mangueiras de Incêndio Brasil
são fabricados em chapa de aço carbono,
com tratamento anticorrosivo,
aplicação de primer de proteção
e pintura epóxi na cor vermelha,
assegurando alta resistência mecânica,
durabilidade prolongada
e identificação imediata em situações de emergência.
A especificação do abrigo deve seguir rigorosamente a
ABNT NBR 16870 – Abrigos para Mangueiras de Incêndio e Acessórios
e estar sempre alinhada ao
projeto de incêndio aprovado pelo Corpo de Bombeiros,
sob risco de reprovação em vistoria,
falhas operacionais
e não conformidade do sistema.
Falando como consultor MIB:
é muito comum o cliente nos procurar pedindo apenas
“um abrigo para hidrante padrão”.
Esse pedido parece simples, mas esconde um dos erros mais comuns
em sistemas de combate a incêndio.
O que poucos sabem — e quase ninguém explica —
é que não existe abrigo para hidrante padrão universal.
Cada detalhe precisa ser analisado:
o tamanho interno,
o tipo de instalação (embutir ou sobrepor),
a quantidade e o comprimento das mangueiras
e até o local exato de instalação.
Tudo isso deve seguir, sem exceção,
o projeto de incêndio aprovado pelo Corpo de Bombeiros.
Na MIB, a gente confere cada ponto antes de fornecer,
justamente para evitar retrabalho,
gasto desnecessário
e a pior surpresa possível:
a reprovação na vistoria.
🔎 Está precisando de acessórios para hidrantes?
Um abrigo para hidrante só funciona corretamente quando
está equipado com acessórios adequados e compatíveis com o projeto de incêndio,
como mangueiras, esguichos, válvulas, registros e conexões.
Esses itens não são opcionais:
eles precisam atender às normas técnicas vigentes
e às exigências do Corpo de Bombeiros,
sob risco de reprovação do sistema completo.
A MIB fornece acessórios para sistemas de hidrantes,
garantindo compatibilidade técnica,
organização correta dentro do abrigo
e total conformidade com o projeto aprovado.
👉 Acesse a página de acessórios para hidrantes:
https://mangueirasdeincendiobrasil.com.br/old-pages/conjunto-hidrante-incendio.php
Na MIB – Mangueiras de Incêndio Brasil,
o objetivo nunca foi apenas vender equipamentos.
Nosso trabalho começa com a
orientação técnica correta,
porque cada abrigo para hidrante precisa
respeitar integralmente o projeto de incêndio do local.
É por isso que fornecemos abrigos para hidrante certificados
somente após analisar
dimensões,
tipo de instalação,
quantidade de mangueiras
e compatibilidade com válvulas e esguichos,
sempre em conformidade com a
ABNT NBR 16870
e com as exigências do
Corpo de Bombeiros.
🔎 Contexto técnico do sistema:
O abrigo para hidrante faz parte de um
conjunto técnico maior,
que envolve mangueiras de incêndio,
esguichos,
válvulas e registros,
todos definidos em
projeto de incêndio aprovado pelo Corpo de Bombeiros.
Para garantir funcionamento correto,
aprovação em vistoria
e total conformidade normativa,
é fundamental compreender também
os demais elementos do sistema:
- 🔗 Mangueiras de incêndio certificadas conforme ABNT
- 🔗 Conjunto de hidrante completo (válvulas, esguichos e registros)
- 🔗 Equipamentos contra incêndio para sistemas de hidrantes
Nota MIB: o abrigo deve ser sempre especificado em conjunto com os demais componentes do sistema, evitando incompatibilidades técnicas, reprovação em vistoria e retrabalho.
⚠️ Observação técnica importante:
Quando o abrigo para mangueira de incêndio
é instalado em áreas externas,
ficando sujeito à chuva,
umidade,
sol e outras intempéries,
é fundamental que possua
proteção adicional contra a entrada de água.
Nesses casos,
a MIB recomenda a utilização de pingadeira,
que impede o escorrimento de água
para o interior do abrigo,
preservando mangueiras,
válvulas e conexões.
Essa medida simples evita
corrosão precoce,
formação de mofo
e deterioração dos equipamentos,
aumentando a vida útil do sistema
e reduzindo falhas em situações de emergência.

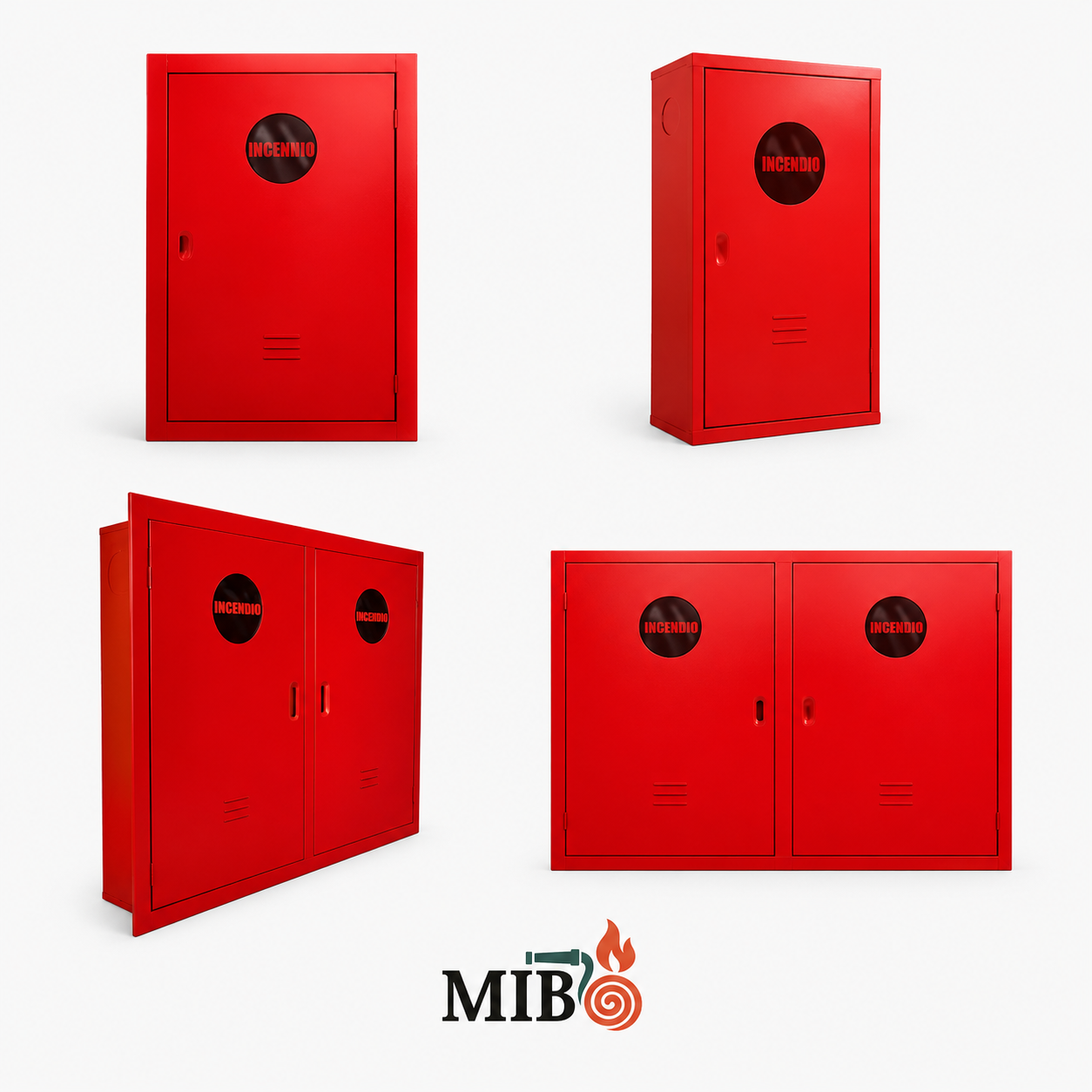

Tipos de Abrigo para Hidrante: como escolher o modelo correto
Escolher corretamente o abrigo para hidrante é uma etapa crítica na conformidade do sistema de combate a incêndio. A escolha incorreta — mesmo quando a mangueira, válvula e esguicho estão adequados — pode resultar em reprovação imediata na vistoria do Corpo de Bombeiros, dificuldade de acesso em situações de emergência e deterioração prematura dos equipamentos.
A ABNT NBR 16870 estabelece critérios técnicos obrigatórios para dimensões mínimas, resistência mecânica, ventilação, acabamento e identificação dos abrigos para hidrante. No entanto, a correta aplicação desses critérios depende sempre do projeto de incêndio aprovado, das características do ambiente e do uso real do sistema.
A seguir, explicamos de forma clara e objetiva os principais tipos de abrigos para hidrante utilizados em sistemas prediais, comerciais e industriais, destacando quando cada modelo deve ser especificado.

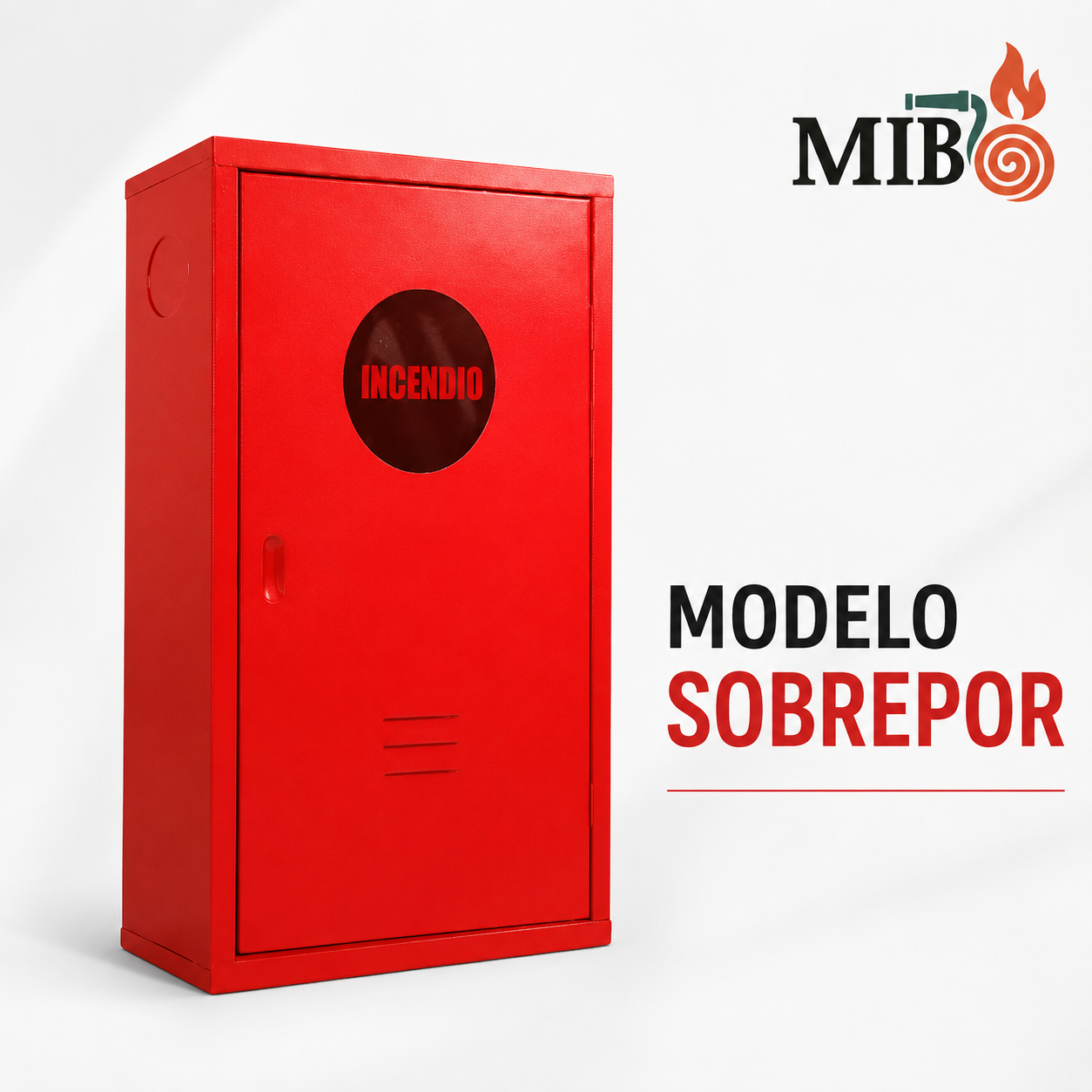

Abrigo para Hidrante de Sobrepor
O abrigo para hidrante de sobrepor é instalado diretamente sobre a superfície da parede, sem necessidade de nicho, recorte estrutural ou intervenção na alvenaria. Por esse motivo, é amplamente utilizado em garagens, corredores técnicos, áreas industriais, centros logísticos e retrofits, onde a obra civil deve ser mínima.
- Instalação rápida e tecnicamente simples
- Indicado para paredes estruturais ou de concreto armado
- Facilidade de manutenção, inspeção e substituição
- Compatível com projetos novos e adequações em sistemas existentes
Na MIB, os modelos de abrigo para hidrante de sobrepor são fabricados em chapa de aço carbono, com tratamento anticorrosivo, aplicação de primer de proteção, pintura epóxi vermelha e ventilação conforme ABNT NBR 16870, evitando acúmulo de umidade, oxidação precoce e degradação da mangueira de incêndio.

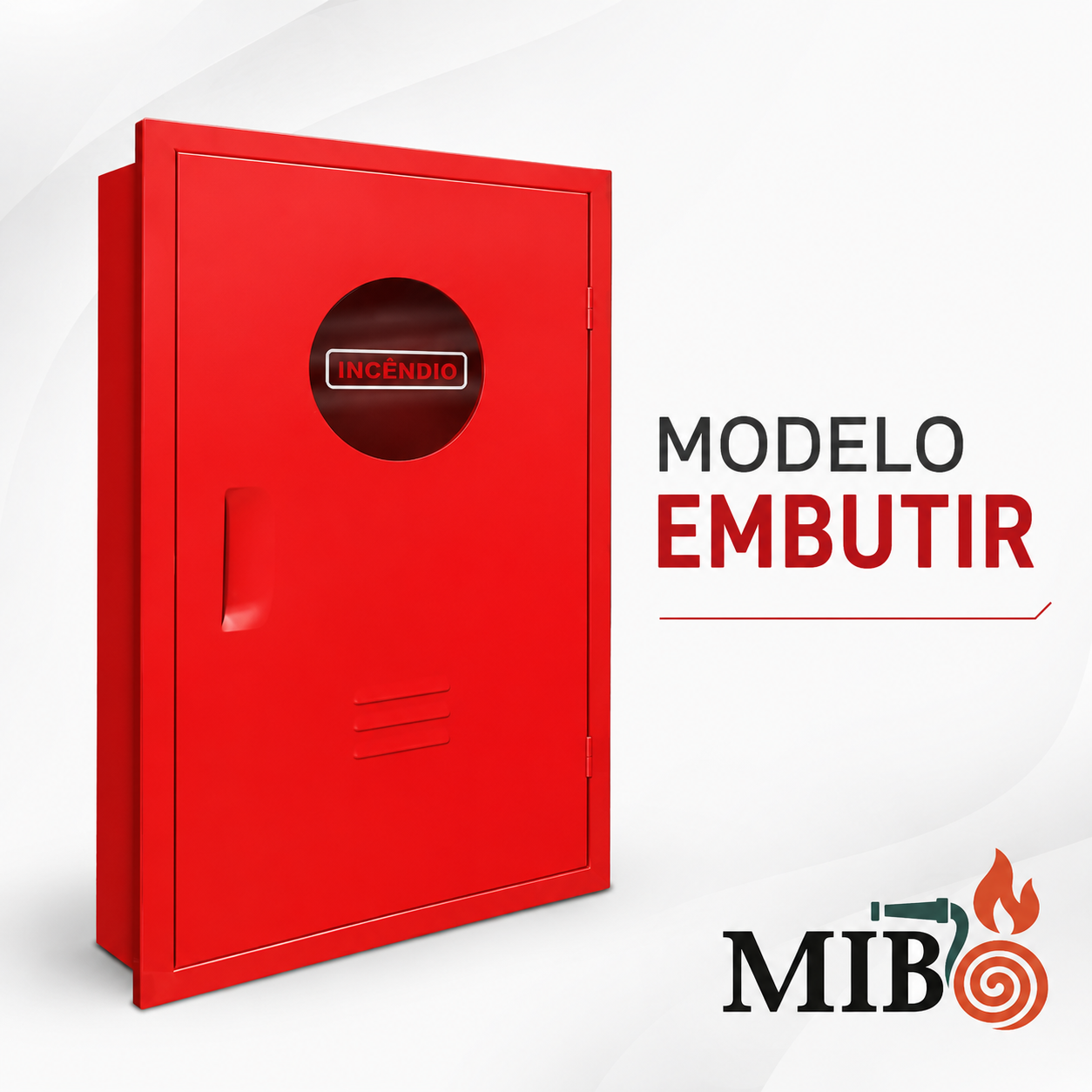

Abrigo para Hidrante de Embutir
O abrigo para hidrante de embutir é instalado dentro da parede, ficando alinhado ao acabamento do ambiente. É amplamente utilizado em prédios corporativos, hospitais, shoppings, hotéis e áreas comuns, onde a estética, a proteção contra impactos e a circulação de pessoas são fatores relevantes.
- Integração visual ao ambiente arquitetônico
- Menor risco de impacto acidental por carrinhos ou veículos
- Exige previsão específica em projeto e obra civil
- Instalação deve respeitar alinhamento, profundidade e fixação
⚠️ Atenção técnica importante:
o abrigo embutido só deve ser especificado quando previsto no projeto de incêndio aprovado.
Instalações improvisadas,
sem previsão técnica,
são motivo recorrente de não conformidade
em vistorias do Corpo de Bombeiros,
mesmo quando os demais componentes do sistema estão corretos.

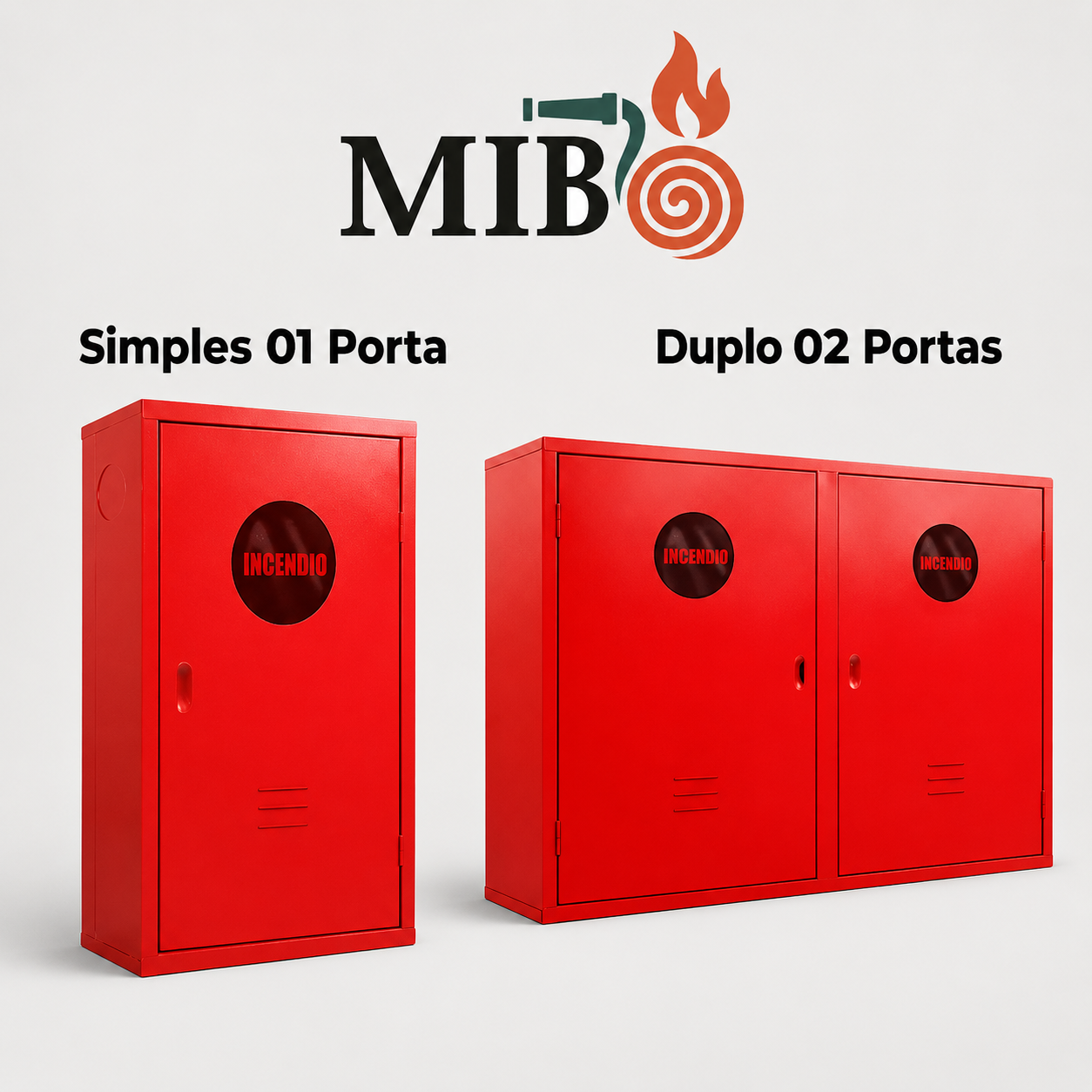

Abrigo para Hidrante com Porta Simples ou Dupla
A definição entre porta simples ou porta dupla está diretamente relacionada à quantidade de mangueiras, comprimento, diâmetro e acessórios armazenados no abrigo.
- Porta simples: indicada para 1 ou 2 mangueiras de incêndio
- Porta dupla: indicada para 4 ou mais mangueiras
- Facilita a abertura total em situações de emergência
- Reduz o tempo de resposta do operador
Os abrigos para hidrante MIB possuem portas com fecho rápido, reforço estrutural e visor acrílico resistente, permitindo identificação imediata dos equipamentos sem comprometer a segurança.
Abrigo para Hidrante com Visor Acrílico
O visor acrílico é um componente funcional e não apenas estético. Ele permite identificar rapidamente a presença da mangueira, válvula e esguicho, sem necessidade de abertura do abrigo, otimizando inspeções e respostas emergenciais.
De acordo com boas práticas adotadas em projetos de incêndio, o uso do visor contribui diretamente para:
- Inspeções visuais mais rápidas e eficientes
- Redução do tempo de resposta em emergências
- Identificação imediata de lacres violados
- Maior organização e controle do sistema
Abrigo para Hidrante em Áreas Internas e Externas
Outro fator determinante na escolha do abrigo para hidrante é o local de instalação. Ambientes externos exigem cuidados adicionais para garantir a durabilidade e a funcionalidade do equipamento.
- Áreas internas: foco em organização, sinalização e acesso rápido
- Áreas externas: exigem pingadeiras e proteção contra intempéries
- Pintura deve resistir à radiação solar, chuva e variações térmicas
- Ventilação adequada evita condensação interna e corrosão
Na MIB, os abrigos para hidrante externos podem ser fornecidos com pingadeira, tratamento anticorrosivo reforçado e opções personalizadas conforme o ambiente de instalação.
Erros comuns na especificação de Abrigo para Hidrante
Ao longo de anos atendendo condomínios, indústrias e empresas em todo o Brasil, a MIB identifica erros recorrentes na escolha do abrigo para hidrante que comprometem a conformidade do sistema e geram reprovação em vistoria.
- Escolher abrigo menor que o comprimento real da mangueira
- Não considerar a quantidade efetiva de mangueiras por ponto
- Instalar abrigo embutido sem previsão em projeto aprovado
- Utilizar abrigo sem ventilação adequada conforme norma
- Ignorar as exigências da ABNT NBR 16870
Esses erros resultam em retrabalho, custos adicionais e reprovação do sistema de hidrantes. Por isso, a MIB atua de forma consultiva, avaliando o projeto antes de indicar qualquer modelo, evitando falhas técnicas desde a origem.
Tabela Técnica – Modelos de Abrigo para Hidrante (Padrão MIB)
A tabela abaixo apresenta os principais modelos de abrigo para hidrante utilizados em sistemas prediais, comerciais e industriais, com base na ABNT NBR 16870. A escolha correta deve sempre respeitar o projeto de incêndio aprovado pelo Corpo de Bombeiros.
| Modelo | Dimensões (A×L×P) | Instalação | Capacidade | Porta | Visor | Ventilação | Aplicação Recomendada | Norma |
|---|---|---|---|---|---|---|---|---|
| Abrigo 75×45×17 | 75 × 45 × 17 cm | Sobrepor / Embutir | 1 mangueira Ø 1½” ou 2½” (15 m) | Simples | Acrílico Ø 170 mm | Aletas laterais | Condomínios, escolas, comércios | ABNT NBR 16870 |
| Abrigo 90×60×17 | 90 × 60 × 17 cm | Sobrepor / Embutir | 1 mangueira Ø 1½” ou 2½” (30 m) | Simples | Acrílico Ø 170 mm | Aletas laterais | Condomínios, centros logísticos | ABNT NBR 16870 |
| Abrigo 90×60×30 | 90 × 60 × 30 cm | Sobrepor / Embutir | 2 mangueiras Ø 1½” ou 2½” (30 m) | Simples | Acrílico Ø 170 mm | Aletas laterais | Hospitais, indústrias médias | ABNT NBR 16870 |
| Abrigo 90×80×17 | 90 × 80 × 17 cm | Sobrepor / Embutir | 2 mangueiras Ø 1½” ou 2½” (30 m) | Simples | Acrílico Ø 170 mm | Aletas laterais | Galpões, prédios corporativos | ABNT NBR 16870 |
| Abrigo 90×80×30 | 90 × 80 × 30 cm | Sobrepor / Embutir | 4 mangueiras Ø 1½” ou 2½” (30 m) | Dupla | Acrílico Ø 170 mm | Aletas laterais | Shopping centers, áreas amplas | ABNT NBR 16870 |
| Abrigo 90×120×17 | 90 × 120 × 17 cm | Sobrepor / Embutir | 4 mangueiras Ø 1½” ou 2½” (30 m) | Dupla | Acrílico Ø 170 mm | Aletas laterais | Comércios, universidades | ABNT NBR 16870 |
| Abrigo 90×120×30 | 90 × 120 × 30 cm | Sobrepor / Embutir | Até 8 mangueiras Ø 1½” ou 2½” (30 m) | Dupla | Acrílico Ø 170 mm | Aletas laterais | Indústrias, hospitais, aeroportos | ABNT NBR 16870 |
| Abrigo Recalque Interno | 40×40×18 / 60×40×18 cm | Embutir | Conexões de recalque | Simples | Acrílico | Aletas laterais | Corredores técnicos | ABNT NBR 16870 |
| Abrigo Recalque Externo | 40×40×18 / 60×40×18 cm | Sobrepor | Conexões externas | Simples | Acrílico | Aletas + pingadeira | Áreas externas | ABNT NBR 16870 |
Nota técnica MIB: as dimensões e capacidades devem sempre ser compatíveis com o tipo de mangueira, comprimento e quantidade definidos no projeto de incêndio. Nunca reduza o abrigo apenas para “caber na parede”.
Checklist técnico antes de instalar um Abrigo para Hidrante
Antes da instalação de qualquer abrigo para hidrante, é fundamental validar critérios técnicos que vão além do tamanho externo. Esse checklist é utilizado pela equipe MIB para evitar erro de especificação, retrabalho e reprovação em vistoria.
- ✔️ Existe projeto de incêndio aprovado pelo Corpo de Bombeiros?
- ✔️ O projeto define quantidade e comprimento das mangueiras?
- ✔️ O abrigo comporta a mangueira sem dobras excessivas?
- ✔️ O tipo de instalação (sobrepor/embutir) está previsto em projeto?
- ✔️ O abrigo possui ventilação conforme ABNT NBR 16870?
- ✔️ O local permite acesso rápido e desobstruído?
- ✔️ Em áreas externas, existe pingadeira e proteção contra intempéries?
- ✔️ O visor permite inspeção visual sem abertura?
- ✔️ O acabamento é anticorrosivo e adequado ao ambiente?
Nota MIB: instalar um abrigo apenas “porque cabe na parede” é um dos principais motivos de não conformidade. O abrigo deve servir ao sistema, e não o contrário.
Erros críticos que levam à reprovação do Abrigo para Hidrante
Em vistorias do Corpo de Bombeiros, alguns erros aparecem de forma recorrente e levam à reprovação imediata do sistema de hidrantes. Veja os principais:
- ❌ Abrigo menor que o comprimento real da mangueira
- ❌ Mangueira armazenada dobrada ou comprimida
- ❌ Abrigo embutido sem previsão em projeto aprovado
- ❌ Falta de ventilação interna
- ❌ Porta emperrada ou sem fecho rápido
- ❌ Abrigo instalado em local obstruído
- ❌ Uso de abrigo sem referência à ABNT NBR 16870
A MIB atua justamente para evitar esse cenário, analisando o projeto e orientando o cliente antes da compra. Isso reduz custos e acelera a aprovação.
Relato real – Caso atendido pela MIB
“Recebemos o contato de um condomínio que havia instalado novos abrigos para hidrante. Durante a vistoria, o Corpo de Bombeiros reprovou o sistema porque os abrigos não comportavam corretamente as mangueiras de 30 metros. Foi necessário substituir todos os abrigos.”
Após análise técnica, a MIB indicou o modelo correto de abrigo para hidrante, alinhado ao projeto aprovado. O condomínio foi aprovado na nova vistoria sem nenhuma ressalva.
Esse tipo de situação é totalmente evitável quando a escolha do abrigo é feita com orientação técnica desde o início.
Perguntas frequentes sobre Abrigo para Hidrante
O que é um Abrigo para Hidrante?
O abrigo para hidrante é o compartimento metálico destinado a proteger, organizar e permitir acesso rápido à mangueira de incêndio, válvula e esguicho, conforme a ABNT NBR 16870.
Todo hidrante precisa de abrigo?
Sim. Os componentes do hidrante devem estar protegidos contra danos mecânicos, sujeira e intempéries, além de organizados para uso imediato em emergências.
Qual a diferença entre abrigo de sobrepor e embutir?
O abrigo de sobrepor é fixado sobre a parede, enquanto o abrigo embutido fica nivelado com o acabamento. A escolha depende do projeto aprovado e do local de instalação.
Posso escolher o abrigo apenas pelo tamanho?
Não. Além das dimensões, devem ser considerados quantidade de mangueiras, comprimento, ventilação, tipo de instalação e exigências normativas.
Qual norma técnica regula os abrigos para hidrante?
A norma aplicável é a ABNT NBR 16870 – Abrigos para Mangueiras de Incêndio e Acessórios.
O abrigo influencia na aprovação do Corpo de Bombeiros?
Sim. Um abrigo fora de especificação pode reprovar todo o sistema de hidrantes, mesmo que mangueiras e válvulas estejam corretas.
Conclusão técnica sobre Abrigo para Hidrante
O abrigo para hidrante não é apenas um item de acabamento — ele integra diretamente o sistema de combate a incêndio e impacta a segurança operacional, a vida útil das mangueiras e a aprovação do projeto pelo Corpo de Bombeiros.
Quando corretamente especificado, o abrigo garante:
- Acesso rápido e desobstruído em emergências
- Proteção contra impactos, umidade e intempéries
- Organização adequada das mangueiras e acessórios
- Redução de falhas operacionais
- Conformidade com normas técnicas vigentes
A MIB – Mangueiras de Incêndio Brasil atua de forma consultiva, orientando síndicos, administradoras, engenheiros e responsáveis técnicos a escolherem o modelo correto de abrigo para hidrante, sempre com base em projeto aprovado, normas técnicas e realidade de uso.
Links oficiais e normas técnicas
-
📘 ABNT – Associação Brasileira de Normas Técnicas
https://www.abnt.org.br -
📕 ABNT NBR 16870 – Abrigos para Mangueiras de Incêndio e Acessórios
https://www.normas.com.br/visualizar/abnt-nbr16870 -
📕 ABNT NBR 13714 – Sistemas de Hidrantes e Mangotinhos
https://www.normas.com.br/visualizar/abnt-nbr13714 -
🏛️ INMETRO – Certificação e Conformidade
https://www.gov.br/inmetro -
🚒 Corpo de Bombeiros – Instruções Técnicas
https://www.corpodebombeiros.sp.gov.br
© 2026 MIB – Mangueiras de Incêndio Brasil.
Todos os direitos reservados. É proibida a reprodução total ou parcial sem autorização.
As informações técnicas seguem normas ABNT/Inmetro vigentes e podem ser alteradas sem aviso prévio.
