Acoplamento Rígido Ranhurado 73 mm (2 1/2")

A MIB – Mangueiras de Incêndio Brasil fornece acoplamento ranhurado para pequenas manutenções, ampliações e novas instalações de sistemas de hidrantes. Atendemos tanto demandas pontuais quanto fornecimentos em grande quantidade para obras.

O que é o acoplamento rígido ranhurado 73 mm (2 1/2")

Esse tipo de conexão é amplamente utilizado em sistemas hidráulicos prediais, redes industriais e instalações de proteção contra incêndio, especialmente quando a tubulação necessita permanecer alinhada sem absorver movimentações angulares ou vibrações significativas.

Acoplamento rígido ranhurado 73 mm: aplicação técnica e funcionamento

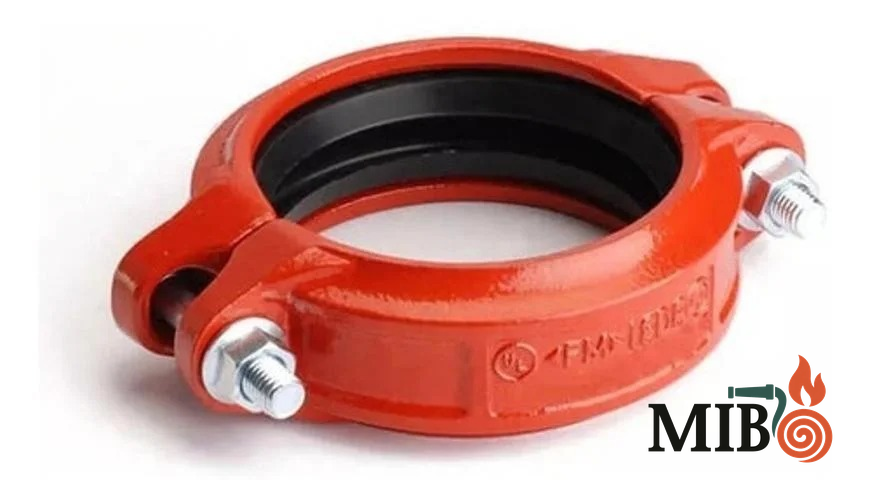

O acoplamento rígido ranhurado 73 mm (2 1/2") é uma conexão mecânica destinada à união de tubos com extremidades ranhuradas em sistemas hidráulicos pressurizados, como redes prediais de água, instalações industriais e sistemas de combate a incêndio.

Diferentemente de conexões tradicionais por solda ou rosca, o sistema ranhurado permite montagem mecânica rápida, facilitando manutenção, ampliação e substituição de trechos da tubulação. Por esse motivo, esse tipo de conexão é amplamente utilizado em obras modernas e projetos que exigem agilidade de instalação.

No caso do modelo rígido, a função principal é manter a tubulação estruturalmente alinhada, sem permitir movimentação angular ou axial entre os tubos. Isso significa que o acoplamento atua como uma união fixa, ideal para trechos de rede onde não há vibração ou dilatação relevante.

Fabricado em ferro fundido dúctil, o acoplamento apresenta elevada resistência mecânica e excelente durabilidade em aplicações hidráulicas. Esse material combina resistência estrutural com boa capacidade de absorção de esforços mecânicos, sendo amplamente utilizado em componentes hidráulicos industriais.

Em sistemas hidráulicos de água, esse tipo de conexão é projetado para operar em pressões moderadas, podendo atingir aproximadamente 20 bar (300 psi), dependendo do modelo e do fabricante. A faixa típica de temperatura de trabalho fica entre 0 °C e 80 °C, compatível com redes hidráulicas prediais e sistemas de distribuição de água.

Em projetos de proteção contra incêndio, o acoplamento ranhurado pode aparecer em redes de hidrantes ou em tubulações auxiliares de sistemas hidráulicos, desde que sua aplicação esteja prevista no projeto técnico aprovado pelo Corpo de Bombeiros.

Por isso, a seleção correta do componente deve considerar não apenas o diâmetro da tubulação, mas também fatores como pressão de operação, tipo de fluido transportado, padrão da ranhura do tubo e compatibilidade dimensional do sistema.

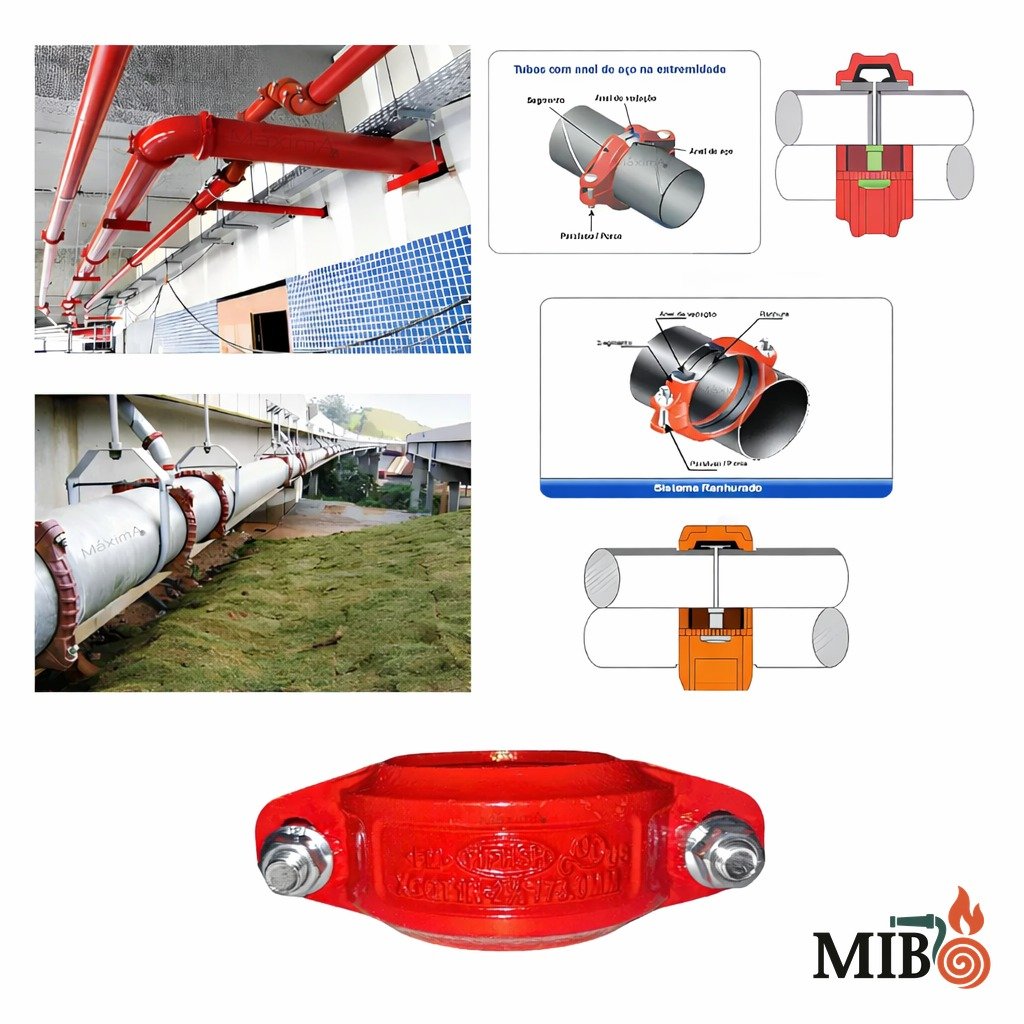

Como funciona a conexão ranhurada

A tecnologia de conexão ranhurada baseia-se em três elementos principais:

• ranhura do tubo, que cria o ponto de encaixe do acoplamento
• anel de vedação, responsável pela estanqueidade do sistema
• corpo do acoplamento com parafusos, que realiza o aperto mecânico

Durante a instalação, o anel de vedação é posicionado entre as extremidades ranhuradas dos tubos. Em seguida, as duas metades do acoplamento são encaixadas sobre a ranhura e fixadas com parafusos, criando uma união mecânica firme e vedada.

Esse método elimina a necessidade de soldagem e reduz significativamente o tempo de instalação da rede, além de facilitar futuras intervenções ou manutenções.

Por que o sistema ranhurado é amplamente utilizado em obras

A popularização das conexões ranhuradas em sistemas hidráulicos ocorre principalmente devido à combinação de rapidez de instalação, segurança mecânica e facilidade de manutenção.

Em comparação com sistemas soldados, a instalação mecânica reduz o tempo de obra, diminui interferências operacionais e facilita eventuais modificações na tubulação.

Por essa razão, termos como acoplamento ranhurado instalação rápida, conexão ranhurada para tubulação ou acoplamento grooved para rede hidráulica aparecem frequentemente em pesquisas técnicas relacionadas a sistemas hidráulicos industriais e redes de combate a incêndio.

Instalação correta do acoplamento rígido ranhurado

A instalação do acoplamento rígido ranhurado 73 mm deve seguir procedimentos técnicos adequados para garantir vedação correta, alinhamento da tubulação e segurança operacional do sistema hidráulico.

Diferentemente de conexões soldadas, o sistema ranhurado utiliza uma união mecânica composta por corpo do acoplamento, anel de vedação e parafusos de fixação. Esse método permite montagem mais rápida e facilita intervenções futuras na rede.

Durante a instalação, as extremidades dos tubos devem possuir ranhuras dimensionadas corretamente. Em seguida, o anel de vedação é posicionado entre os tubos e as duas metades do acoplamento são encaixadas sobre a ranhura. O aperto dos parafusos garante a fixação do conjunto e a vedação do sistema hidráulico.

Etapas básicas de instalação

• verificar o diâmetro externo real do tubo
• confirmar compatibilidade da ranhura
• posicionar corretamente o anel de vedação
• encaixar as duas metades do acoplamento
• realizar o aperto uniforme dos parafusos
• testar o sistema hidráulico após montagem

Essas etapas ajudam a garantir que a conexão ranhurada funcione corretamente e mantenha a integridade da rede hidráulica ou do sistema de combate a incêndio.

Diferença entre acoplamento rígido e flexível

Existem dois tipos principais de conexões ranhuradas: acoplamentos rígidos e acoplamentos flexíveis. Cada modelo possui função específica dentro da rede hidráulica.

O acoplamento rígido é projetado para manter o alinhamento estrutural da tubulação. Ele impede movimentação angular entre os tubos, criando uma conexão fixa e estável.

Já o acoplamento flexível permite pequena movimentação da tubulação, absorvendo vibrações ou pequenas dilatações térmicas. Esse tipo é utilizado quando o sistema hidráulico exige maior capacidade de movimentação.

Por esse motivo, a seleção do tipo de acoplamento deve sempre considerar o projeto hidráulico da instalação e as condições de operação da rede.

Benefícios do sistema ranhurado em redes hidráulicas

O uso de conexões ranhuradas tornou-se cada vez mais comum em sistemas hidráulicos modernos devido a diversas vantagens técnicas.

• instalação mais rápida em comparação com solda
• facilidade de manutenção da tubulação
• menor interferência na obra
• padronização dimensional da rede
• vedação eficiente em sistemas pressurizados

Essas características fazem com que o sistema ranhurado seja amplamente utilizado em instalações prediais, indústrias, redes hidráulicas e sistemas de proteção contra incêndio.

Cuidados e manutenção preventiva

Apesar da robustez do acoplamento rígido ranhurado, algumas boas práticas ajudam a manter o desempenho do sistema ao longo do tempo.

• verificar periodicamente o aperto dos parafusos
• inspecionar o estado do anel de vedação
• avaliar possíveis vibrações na tubulação
• realizar inspeção visual da rede hidráulica
• seguir sempre as recomendações do projeto

A manutenção preventiva é importante principalmente em sistemas de combate a incêndio, onde a confiabilidade da rede hidráulica é fundamental para o funcionamento adequado do sistema.
