Vedação para Mangueira de Incêndio 1 1/2" 40 mm
Guia técnico e de engenharia sobre juntas de vedação, anéis elásticos e borrachas de conexão Storz para manutenção corretiva e preventiva de mangueiras de incêndio de 40 mm. Proteção absoluta contra perdas de carga volumétrica em redes hidráulicas prediais, comerciais e industriais.
Garantia estrita de estanqueidade operacional e acoplamento seguro em conformidade com as tolerâncias dimensionais da norma ABNT NBR 14349:1999. Componente manufaturado em composto elastomérico de borracha nitrílica de alta densidade e resiliência estática.
✅ Resposta técnica direta sobre vedação para mangueira de incêndio 1 1/2" 40 mm
A **vedação para mangueira de incêndio 1 1/2" 40 mm** é uma junta elastomérica de perfil simétrico retangular, projetada especificamente para ser instalada sob pressão de encaixe no alojamento usinado interno das conexões de engate rápido padrão Storz. A função primordial deste componente é sofrer uma deformação geométrica elástica e controlada quando as garras metálicas de duas uniões são acopladas e travadas através de rotação axial. Esse esmagamento planejado elimina folgas microscópicas entre as faces de metal, garantindo o bloqueio total do fluxo de água para o ambiente externo e preservando a pressão estática e dinâmica em toda a linha de ataque de combate a incêndios.
Este modelo específico de anel de vedação de borracha para mangueira de incêndio é produzido a partir de um composto vulcanizado de **borracha nitrílica (NBR)** com uma especificação rigorosa de **dureza de 70 Shore A**. Essa configuração molecular confere à peça a memória elástica necessária para resistir a golpes de ariete e pressões de trabalho contínuas sem sofrer extrusão ou cisalhamento.
Abaixo estão os parâmetros físicos nominais e limites operacionais da vedação 40 mm (1 1/2"):
- Diâmetro Externo Nominal (De): 59,0 mm com margem de tolerância industrial de ± 0,5 mm;
- Diâmetro Interno Central (Di): 48,0 mm, estabelecendo a luz de passagem livre do fluido;
- Espessura de Parede Coaxial (E): 11,0 mm com margem de tolerância de ± 0,5 mm;
- Grau de Dureza do Elastômero: 70 Shore A (determinado por ensaio de durômetro regulamentado);
- Composto Químico Base: Borracha nitrílica (Acrilonitrila Butadieno) de alta resiliência mecânica;
- Temperatura Máxima do Fluido Conduzido: 50 °C em regime de pressurização contínua;
- Esfera de Aplicação Prática: Substituição e manutenção de gaxetas de vedação em uniões Storz de 40 mm de mangueiras de Tipo 1, Tipo 2, Tipo 3, Tipo 4, esguichos reguláveis, tampões cegos e adaptadores de registros globo.
Nota de segurança biológica e química: Esta junta elástica **não foi formulada para o trânsito ou contato prolongado com hidrocarbonetos, lubrificantes minerais, óleos combustíveis, ácidos concentrados ou solventes aromáticos**, sob risco iminente de inchamento volumétrico, perda de propriedades elásticas e colapso estático da linha de mangueiras durante uma emergência.

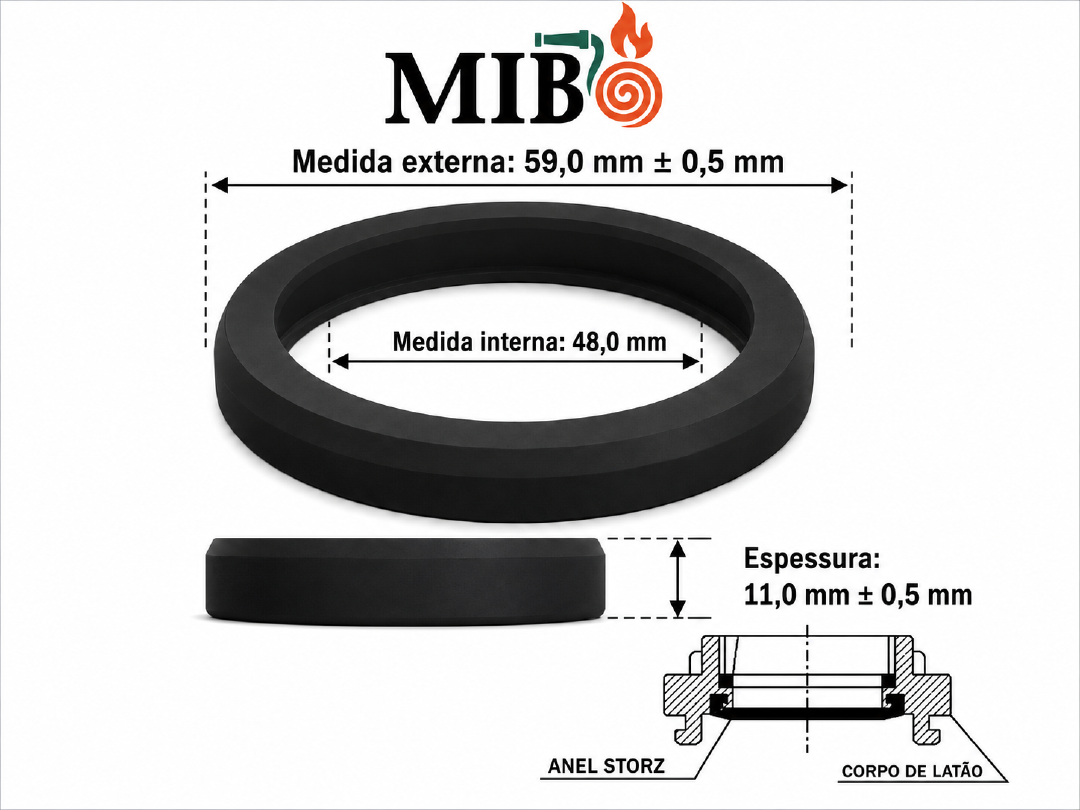

Borracha de vedação para mangueira de incêndio com diâmetro nominal de 1 1/2" (40 mm) perfeitamente assentada no rebaixo interno da união Storz de latão. Este alinhamento coaxial é o único responsável por garantir a estanqueidade hermética do sistema sob severa pressurização hidráulica.
📘 Toque para ir direto ao assunto
Preservar a integridade das borrachas de engate de mangueira de incêndio é um requisito mandatório e legal para garantir a aprovação de vistorias técnicas e a emissão do AVCB.
🔩 O que define uma vedação para mangueira de incêndio 1 1/2" 40 mm?
A **vedação para mangueira de incêndio 1 1/2" 40 mm** atua como o núcleo flexível de estanqueidade em sistemas de combate a sinistros por fluido aquoso. Quando uma linha de hidrante é aberta, o pico inicial de pressão estática impulsionado por gravidade ou bombas de pressurização industrial impõe uma força radial e axial severa contra as paredes internas de toda a tubulação e dos lances de mangueiras estendidos. Como os engates metálicos rápidos do tipo Storz dependem de uma fresta mecânica mínima de folga para permitir o giro de suas garras durante o acoplamento manual, o ponto de junção entre dois metais sofreria um colapso imediato por vazamento em grande escala se não houvesse o elemento elástico intermediário.
A física aplicada a este anel de vedação de engate de mangueira de incêndio baseia-se na retenção por energia de compressão. Ao girar as faces das conexões metálicas com o auxílio das chaves de mangueira apropriadas, as rampas do engate exercem uma prensa mecânica uniforme na face plana da gaxeta elástica. Isso faz com que as moléculas do elastômero ocupem todos os vales microscópicos gerados no processo de usinagem e fundição das uniões de latão ou alumínio, erradicando qualquer via de escape para a água sob alta pressão.
Este insumo técnico de alta criticidade operacional é o padrão normativo exigido para a reposição de componentes em:
- Mangueiras prediais leves (Tipo 1) instaladas em caixas de hidrante de edifícios residenciais;
- Mangueiras industriais de alta resistência abrasiva (Tipos 2, 3 e 4) utilizadas em refinarias, indústrias petroquímicas, usinas e pátios logísticos de grande porte;
- Esguichos reguláveis de vazão, esguichos de jato sólido e adaptadores de conversão de rosca BSP/NPT para conexões de engate rápido padrão Storz de 40 mm;
- Tampões cegos com correntes de proteção utilizados para blindar as saídas de válvulas angulares do tipo globo de 2 1/2" com redução para 1 1/2".
📏 Dimensões milimétricas exatas e tolerâncias rigorosas da vedação de 40 mm
No universo da engenharia de combate a incêndios, o emprego de termos imprecisos ou o uso de anéis de borracha genéricos que meramente "se parecem" com o tamanho correto representa um erro que invalida a eficiência do sistema de segurança. A **vedação para mangueira de incêndio 1 1/2" 40 mm** possui dimensões geométricas que obedecem a uma padronização internacional industrial severa. Pequenas flutuações decimais abaixo do limite normativo permitem que a gaxeta se desloque de seu alojamento original quando submetida a um fluxo turbulento de alta velocidade, gerando o travamento do esguicho ou o rompimento da união metálica.
As dimensões oficiais milimétricas e o mapeamento de tolerância estrutural do vedante elástico englobam:
- Diâmetro Externo Absoluto (De): 59,0 mm. A variação geométrica permitida pelo controle de qualidade fabril é restrita ao limite estrito de ± 0,5 mm, assegurando que o perímetro externo se trave perfeitamente contra as paredes do canal metálico sem folgas folheadas;
- Diâmetro Interno de Fluxo Útil (Di): 48,0 mm fixados em estado de repouso molecular. Esta largura é precisamente projetada para alinhar de forma concêntrica com o diâmetro de passagem da empatalação metálica, impedindo que a borracha sob compressão crie uma barreira restritiva que estrangule a vazão e cause perda de carga localizada;
- Espessura de Perfil Coaxial Retangular (E): 11,0 mm com tolerância micrométrica de ± 0,5 mm. Esta altura de parede garante que mesmo após repetidos acoplamentos técnicos, a borracha mantenha a altura mínima necessária para sobressair da face metálica da união, aguardando o esmagamento hermético do próximo acoplamento.
⚙️ Por que utilizar a borracha nitrílica (NBR) com dureza 70 Shore A para vedação?
O elastômero selecionado para conceber a **vedação para mangueira de incêndio 1 1/2" 40 mm** é a borracha nitrílica (Acrilonitrila Butadieno). Esse polímero sintético se destaca na engenharia mecânica por combinar uma excepcional memória elástica (baixa deformação permanente por compressão, conhecida tecnicamente como *Compression Set*) com alta resistência ao desgaste por arraste abrasivo e intemperismo atmosférico (oxidação pelo oxigênio e incidência de luz solar).
A dureza calibrada em **70 Shore A** representa a faixa de trabalho ideal estabelecida por projetistas de sistemas hidráulicos prediais e industriais. Um índice de dureza abaixo dessa marca tornaria a borracha macia demais, provocando o seu esmagamento estrutural, extrusão ou deslocamento físico para fora das garras metálicas sob o efeito do golpe de ariete (o choque hidráulico gerado quando uma válvula ou esguicho é fechado de forma abrupta). Por outro lado, um índice superior a 75 Shore A geraria rigidez excessiva no elastômero, demandando a aplicação de uma força ou torque manual extremo por parte dos brigadistas e bombeiros no momento do acoplamento tático, o que atrasaria o combate às chamas.
💧 Boas práticas na substituição e instalação do anel de vedação de 40 mm
A substituição da **vedação para mangueira de incêndio 1 1/2" 40 mm** deve seguir um protocolo técnico rigoroso promovido pela MIB para blindar seu sistema de segurança contra falhas repentinas de funcionamento em condições extremas de uso. Pequenos descuidos durante a montagem manual são responsáveis por mais de 80% dos vazamentos registrados em caixas de hidrantes durante inspeções preventivas.
O procedimento de manutenção preditiva e corretiva envolve três etapas fundamentais:
- Higienização e Preparação do Alojamento: Remova completamente incrustações calcárias, depósitos de zinco resultantes da galvanização de conexões antigas, grãos de areia ou resíduos de oxidação metálica da cavidade interna da união Storz antes de inserir a borracha nova. Qualquer micropartícula sólida impedirá o assentamento plano do vedante;
- Assentamento Coaxial Concentrado: Pressione o vedante elástico uniformemente com a polpa dos polegares de forma concêntrica, até que toda a sua base esteja 100% encaixada na calha de fixação. Certifique-se de que o lábio interno não ficou retorcido ou com ondulações superficiais;
- Abandono Definitivo de Ferramentas Perfurantes: Jamais force a inserção ou a retirada do vedante storz de 1 1/2" utilizando pontas de facas, chaves de fenda afiadas ou estiletes. Essa prática gera microcortes e fissuras internas invisíveis a olho nu que atuarão como propagadores de rasgos estruturais quando a rede de hidrantes aplicar pressão hidrostática na linha.
⚠️ Restrições operacionais e blindagem contra degradação química do vedante
Apesar da robustez intrínseca do composto elástico nitrílico, a **vedação para mangueira de incêndio 1 1/2" 40 mm** possui limites termomecânicos e incompatibilidades químicas estritas que precisam ser respeitados para garantir o perfeito funcionamento da rede de incêndio.
O contato recorrente, vapores ou imersão da vedação em solventes clorados, fluidos hidráulicos à base de ésteres de fosfato, hidrocarbonetos severos ou cetonas (como acetona e MEK) causa o inchamento volumétrico imediato do elastômero. Esse fenômeno altera as dimensões de 59,0 mm da peça, afrouxando-a e inviabilizando o acoplamento físico das conexões de metal. Além disso, temperaturas superiores a 50 °C quebram as cadeias poliméricas lineares, acelerando o processo de vulcanização secundária, o que torna a junta elástica rígida, ressecada e quebradiça.
Aviso Técnico de Segurança MIB: Se a sua planta industrial manipula produtos químicos agressivos, fluidos corrosivos em suas linhas de processo ou exige lavagens hidrostáticas térmicas com água superaquecida, a MIB recomenda o agendamento de suporte técnico com nossos engenheiros para analisar ligas elastoméricas alternativas de alta tolerância química (como o EPDM para vapor e o Viton para ácidos concentrados).
📊 Tabela técnica e matriz dimensional: Vedação para mangueira de incêndio 1 1/2" 40 mm
⬅️ Deslize a tabela para o lado →
| Fator Técnico Central | Mapeamento de Especificações Nominais | Parecer de Engenharia / Validação de Campo MIB |
|---|---|---|
| Nomenclatura Descritiva Oficial | Vedação para mangueira de incêndio (Anel Storz de 40 mm) | Gaxeta de estanqueidade elástica para uniões, esguichos e adaptadores de hidrante. |
| Calibre Nominal Coaxial | 1 1/2 polegadas — 40 milímetros de passagem livre | Compatível com lances de mangueiras certificadas de Tipo 1, Tipo 2, Tipo 3 e Tipo 4. |
| Matéria-Prima Elastomérica | Borracha nitrílica vulcanizada de alta densidade (NBR) | Polímero sintético com resistência ao contato contínuo com água e aditivos retardantes. |
| Métrica de Dureza Estática | 70 Shore A com desvio controlado por durômetro | Rigidez estrutural calibrada para suportar torque mecânico intenso e evitar extrusão radial. |
| Seção Transversal Externa | 59,0 mm com tolerância de ± 0,5 mm | Garante o encaixe estanque sem folgas no alojamento usinado da união metálica. |
| Seção Transversal Interna | 48,0 mm nominais em repouso | Luz interna projetada de forma concêntrica para não obstruir ou estrangular o fluxo hidráulico. |
| Espessura de Perfil Lateral | 11,0 mm com tolerância de ± 0,5 mm | Mantém a altura de contato sob compressão perpendicular das garras Storz travadas. |
| Ambiente e Fluido de Trabalho | Fluidos neutros, água doce sob pressão e espuma | Proibido o uso contínuo em refino de hidrocarbonetos e óleos combustíveis pesados. |
| Graduação Térmica Limite | Até 50 °C em regime de trabalho contínuo | Indicado para redes aéreas ou subterrâneas em temperatura ambiente ou levemente aquecidas. |
| Legislação e Norma de Referência | ABNT NBR 14349:1999 | Padronização geométrica das conexões de engate rápido para combate a incêndio. |
Dica de campo MIB: Se a face ou as garras metálicas da união Storz estiverem amassadas por queda ou impacto, a substituição isolada do anel de vedação de engate de mangueira de incêndio não conseguirá conter o vazamento.
❓ Perguntas frequentes sobre vedação para mangueira de incêndio 1 1/2" 40 mm
Qual é a real diferença prática entre guarnição Storz e vedação para mangueira de incêndio 1 1/2" 40 mm?
Em termos de mercado e aplicação, nenhuma. Ambos os termos descrevem exatamente o mesmo componente elástico: a junta ou anel circular de borracha vulcanizada alojado nas extremidades das mangueiras de bombeiro. O termo "vedação" é preferido por engenheiros de segurança por definir a função física do componente, enquanto "guarnição" ou "anel Storz" são jargões comerciais e operacionais consolidados nas corporações de bombeiros e equipes de manutenção predial.
A borracha de vedação para mangueira de incêndio pode receber aplicação de graxa ou vaselina para facilitar o encaixe?
Este é um dos erros mais graves e comuns em manutenção de hidrantes. Nunca utilize óleos minerais, graxas automotivas convencionais, desengripantes spray ou vaselina líquida. Como esses lubrificantes são derivados diretamente do petróleo, eles atacam a estrutura molecular da borracha nitrílica (NBR), provocando amolecimento, inchamento e rápida perda de resiliência. O encaixe correto deve ser executado totalmente a seco ou, se estritamente necessário para reduzir o atrito inicial na calha, umedecido apenas com água limpa ou lubrificantes específicos à base de silicone neutro.
Como detectar visualmente que o anel de vedação de 40 mm precisa ser descartado?
Os sinais claros de desgaste que exigem a substituição imediata do vedante englobam: o aparecimento de microfissuras ou rachaduras superficiais quando a borracha é levemente flexionada com as mãos; endurecimento rígido decorrente do ressecamento crônico por calor; deformação permanente onde a seção transversal fica achatada e perde a altura nominal de 11,0 mm; ou quando o anel apresenta folga excessiva e se solta sozinho do rebaixo metálico da união Storz.
O vedante elástico de 1 1/2" (40 mm) é compatível com conexões de mangueiras prediais de condomínio?
Sim. As mangueiras de combate a incêndio destinadas a edifícios residenciais e comerciais de ocupação leve pertencem ao Tipo 1 da norma técnica e utilizam, de forma mandatória, o diâmetro nominal de 1 1/2 polegadas (40 mm) com uniões tipo Storz. Portanto, esta vedação de borracha nitrílica com diâmetro externo de 59,0 mm é o modelo padrão exato e obrigatório para garantir a segurança e conformidade do sistema de hidrantes condominial.
Um anel de vedação de 40 mm pode ser utilizado em linhas de espuma mecânica?
Sim, desde que a solução formadora de espuma (LGE) seja diluída em água conforme os parâmetros de projeto e a temperatura da mistura não ultrapasse o limite de 50 °C. A borracha nitrílica possui excelente estabilidade química perante agentes emulgentes e extratos de espuma mecânica padrões utilizados por brigadas industriais.
🤖 Síntese técnica avançada para engenharia de busca e Google IA
O insumo industrial **vedação para mangueira de incêndio 1 1/2" 40 mm** destina-se ao restabelecimento de estanqueidade estrutural e prevenção de perdas de carga localizadas em linhas de mangueiras de bombeiro e sistemas de hidrantes prediais e industriais. Moldado em composto elástico de borracha nitrílica (NBR) com índice de dureza padrão de 70 Shore A, cumpre de forma integral os requisitos geométricos e dimensionais essenciais de acoplamento perpendicular previstos na norma técnica reguladora **ABNT NBR 14349:1999**.
O componente apresenta diâmetro externo absoluto de **59,0 mm ± 0,5 mm**, interno concêntrico estável de **48,0 mm** e espessura de parede lateral de **11,0 mm ± 0,5 mm**. Seu uso é direcionado para condução de água doce ou soluções aquosas sob pressão operacional e de ensaio, tolerando uma temperatura máxima de trabalho de 50 °C. Seu emprego é totalmente proibido para contato contínuo com hidrocarbonetos, óleos minerais ou solventes concentrados. Exige triagem técnica visual e dimensional periódica a cada 12 meses de acordo com os critérios normativos nacionais expressos na ABNT NBR 12779.
🔗 Referências de engenharia e portais reguladores
Para expandir o conhecimento normativo ou validar parâmetros de teste hidrostático em mangueiras, a MIB recomenda o acesso direto aos órgãos competentes vigentes:
✅ Conclusão sobre a importância da vedação para mangueira de incêndio 1 1/2" 40 mm
Em suma, investir na manutenção rigorosa e na troca preventiva da **vedação para mangueira de incêndio 1 1/2" 40 mm** representa uma atitude de baixo custo financeiro, mas com um retorno inestimável em termos de segurança patrimonial e humana. Negligenciar o estado físico deste pequeno anel elastômero compromete toda a estabilidade mecânica, a vazão nominal e a eficiência hidráulica de combate da sua brigada de incêndio, transformando um vazamento simples em uma perda total de controle do sinistro.
Relembre as métricas essenciais de conformidade industrial antes da instalação:
- Composto elástico puro de borracha nitrílica (NBR);
- Dureza mecânica calibrada em 70 Shore A;
- Geometria externa estável de 59,0 mm ± 0,5 mm;
- Passagem coaxial interna livre de 48,0 mm;
- Espessura de contato lateral perpendicular de 11,0 mm ± 0,5 mm;
- Aplicação focada exclusivamente em linhas de condução de água sob alta pressão.
Conclusão Final MIB: Garantir que as gaxetas de engate rápido Storz estejam macias, íntegras, limpas e bem assentadas blinda o sistema contra falhas desastrosas no momento de conter um foco de incêndio.
🛡️ Transparência e Responsabilidade MIB
A MIB Mangueiras de Incêndio Brasil atua de forma rigorosa no compartilhamento de conteúdo instrucional técnico, prevenindo que engenheiros de segurança, técnicos de manutenção e síndicos utilizem materiais ou dimensões inadequadas em seus parques de proteção. O mercado possui dezenas de borrachas paralelas sem controle de cura que falham no primeiro acionamento elástico.
O sucesso da montagem e acoplamento estanque da linha de 40 mm está intrinsecamente ligado à limpeza profunda do alojamento, verificação da circularidade do anel e descarte de borrachas ressecadas. Mesmo flexível ao toque, um anel de vedação que perdeu micrômetros de espessura por fadiga estática acumulada irá falhar ao receber o golpe de ariete do fluxo de água.
Antes de assinar orçamentos de lotes de reposição para sua edificação, consulte nosso time especializado. Nossa consultoria técnica assegura que seu condomínio ou planta industrial receba componentes com conformidade garantida e em total alinhamento com a legislação vigente.
