Aplicação mais comum
Condomínios e edifícios residenciais, quando a especificação do projeto indicar mangueira Tipo 1.

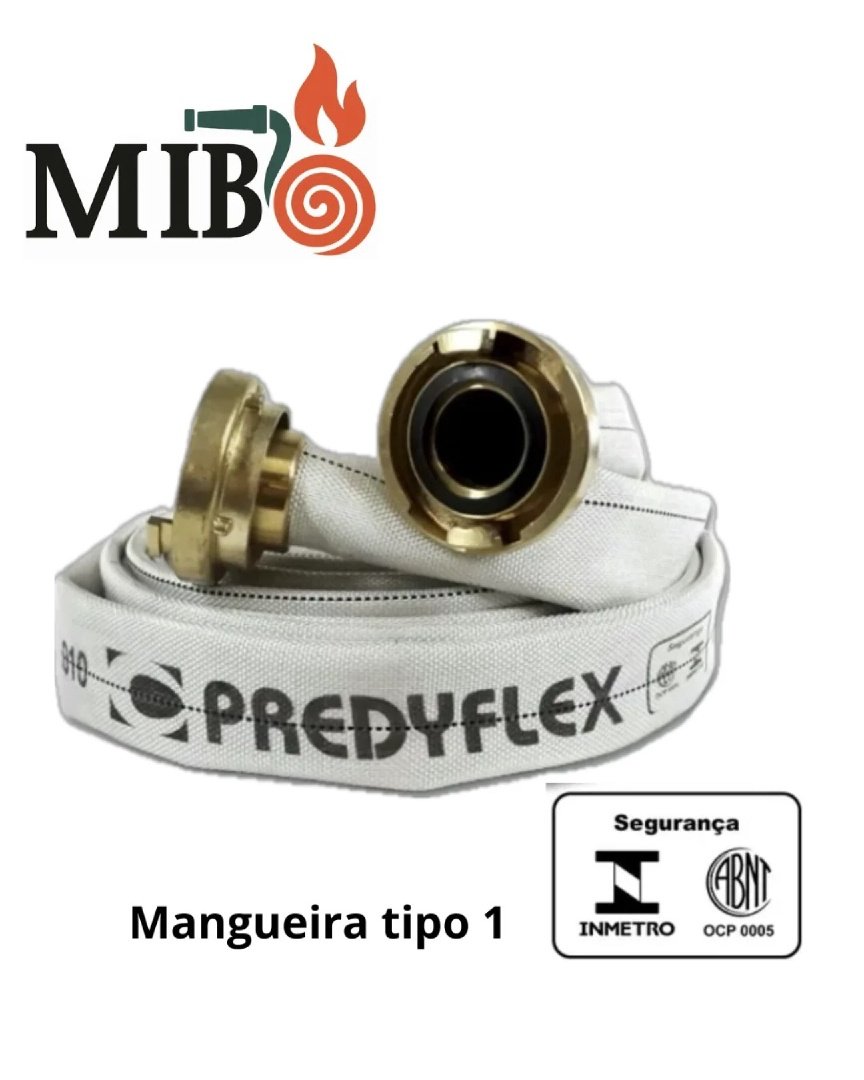

Mangueira de Incêndio Modelo Tipo 1
Aplicação residencial, características técnicas e critérios para escolher o produto correto conforme o sistema de hidrantes.
Resposta objetiva
O que é a mangueira de incêndio Tipo 1?
A mangueira de incêndio Tipo 1 é destinada, em geral, a sistemas de hidrantes de edificações residenciais. O modelo mais comum possui diâmetro nominal de 1½ polegada, equivalente a 38 mm, e pode ser fornecido em comprimentos de 15 m, 20 m, 25 m ou 30 m.
A escolha não deve ser feita apenas pelo preço ou pela aparência. O tipo, o diâmetro e o comprimento precisam corresponder ao projeto de segurança contra incêndio aprovado, à pressão da rede e às exigências aplicáveis à edificação.
Não comprar por suposição
Comércio, indústria, galpão ou ocupação com maior exigência podem precisar de outro tipo de mangueira.
Medida habitual
Diâmetro nominal de 1½ polegada, correspondente a 38 mm, com união de engate rápido compatível com o sistema.
Base técnica
O produto fornecido deve possuir identificação e documentação técnica compatíveis com os requisitos aplicáveis da ABNT NBR 11861.
Onde usar a mangueira de incêndio Tipo 1
A classificação Tipo 1 é normalmente associada a edificações de ocupação residencial. Isso inclui condomínios verticais, condomínios horizontais e edifícios habitacionais quando o sistema de hidrantes foi dimensionado para esse tipo de equipamento.
A indicação residencial não substitui a análise do projeto. Duas edificações aparentemente semelhantes podem ter pressões, vazões, riscos e exigências diferentes. Por isso, a informação existente no projeto, no abrigo de hidrante e na mangueira instalada deve ser conferida antes da substituição.
Uso compatível
- edificações residenciais;
- condomínios com sistema de hidrantes;
- abrigos dimensionados para mangueira de 38 mm;
- instalações cujo projeto indique Tipo 1.
Exige validação antes da compra
- empresas e estabelecimentos comerciais;
- galpões e centros logísticos;
- indústrias e oficinas;
- áreas com risco ou solicitação hidráulica superior.
Atenção técnica
Não substitua uma mangueira Tipo 2, Tipo 3, Tipo 4 ou Tipo 5 por uma Tipo 1 apenas porque o diâmetro ou o engate parecem iguais. A classificação está relacionada ao desempenho e à aplicação prevista, não somente à conexão.
Compatibilidade com o sistema existente
Antes da compra, confirme o diâmetro nominal, o comprimento, o padrão das uniões, a data de fabricação, a identificação do fabricante e a classificação impressa no corpo da mangueira. Também verifique se o abrigo oferece espaço para acondicionamento sem dobras excessivas.
A MIB fornece equipamentos novos e orienta a conferência da especificação comercial. A definição de projeto, instalação, inspeção, manutenção e aprovação da edificação deve ser realizada pelos responsáveis legalmente habilitados e pelos órgãos competentes.
Especificações da mangueira de incêndio Tipo 1
A mangueira Tipo 1 é construída para utilização em sistemas de hidrantes prediais residenciais. Sua composição, identificação e desempenho devem corresponder à documentação técnica do fabricante e aos requisitos aplicáveis da ABNT NBR 11861.
As informações abaixo apresentam as referências mais utilizadas para esse modelo. Antes do fornecimento, confirme os dados impressos na mangueira, o certificado apresentado pelo fabricante e as condições definidas no projeto da edificação.
Em celulares, deslize a tabela para o lado.
| Característica | Especificação |
|---|---|
| Produto | Mangueira de incêndio Tipo 1 |
| Aplicação usual | Sistemas de hidrantes de edificações residenciais |
| Diâmetro nominal | 1½ polegada, equivalente a 38 mm |
| Comprimentos disponíveis | 15 m, 20 m, 25 m e 30 m |
| Construção externa | Reforço têxtil em fibras sintéticas de alta tenacidade |
| Revestimento interno | Composto de borracha sintética, conforme o modelo e o fabricante |
| Uniões | Engates rápidos compatíveis com o padrão especificado no sistema |
| Pressão de trabalho de referência | 10 kgf/cm² |
| Pressão de prova de referência | 21 kgf/cm² |
| Pressão mínima de ruptura de referência | Igual ou superior a 35 kgf/cm² |
| Norma técnica de referência | ABNT NBR 11861 |
| Condição de fornecimento | Produto novo, com identificação e nota fiscal |
Conferência necessária
Os valores de pressão devem ser confirmados na identificação e na documentação técnica do produto efetivamente fornecido. Não utilize informações genéricas para alterar a especificação definida no projeto.
Como escolher o comprimento correto
A escolha entre 15 m, 20 m, 25 m ou 30 m depende da área que precisa ser alcançada, da posição do hidrante, do dimensionamento hidráulico e do espaço disponível no abrigo.
Mangueira de 15 metros
Indicada quando o projeto prevê um lance mais curto ou quando dois lances de 15 metros devem ser conectados para formar o alcance necessário.
Mangueira de 20 metros
Utilizada em instalações que precisam de alcance intermediário, desde que o comprimento esteja previsto no sistema e possa ser corretamente acondicionado.
Mangueira de 25 metros
Pode atender áreas mais amplas, mas exige conferência do abrigo, do alcance previsto e das condições de operação do hidrante.
Mangueira de 30 metros
Oferece maior alcance, porém ocupa mais espaço e pode apresentar maior dificuldade de acondicionamento e manuseio.
Não altere a metragem por conta própria
Trocar uma mangueira de 15 metros por uma de 30 metros não significa, necessariamente, melhorar o sistema. O aumento do comprimento pode influenciar o manuseio, o armazenamento e o desempenho hidráulico.
Não reduza, aumente ou divida a metragem sem verificar o projeto aprovado e a configuração prevista para o abrigo de hidrante.
Cuidados com o acondicionamento
- Evite dobras acentuadas e pontos de esmagamento.
- Não guarde a mangueira molhada ou contaminada.
- Mantenha o equipamento protegido de produtos químicos e fontes de calor.
- Verifique se as uniões permanecem acessíveis dentro do abrigo.
- Respeite os procedimentos de inspeção e manutenção aplicáveis.
Norma, certificação e rastreabilidade
A ABNT NBR 11861 estabelece requisitos para mangueiras de incêndio destinadas a sistemas de hidrantes. A conformidade deve ser verificada pela identificação do produto, pela ficha técnica e, quando houver certificação, pelo certificado correspondente ao fabricante, ao modelo e ao escopo declarado.
Informação oficial do Inmetro
A certificação de mangueiras de incêndio é voluntária no âmbito federal. Quando o fornecedor opta pela certificação dentro do programa aplicável, deve seguir os requisitos da Portaria Inmetro nº 148, de 13 de março de 2015.
Isso não impede que um projeto, edital, contrato, seguradora, cliente ou exigência local determine o fornecimento de produto certificado. Por essa razão, a documentação exigida deve ser conferida em cada compra.
O que verificar na documentação
- Nome e identificação do fabricante.
- Tipo e diâmetro da mangueira.
- Comprimento fornecido.
- Norma técnica declarada.
- Data de fabricação e identificação do lote.
- Ficha técnica correspondente ao modelo.
- Certificado e OCP, quando a compra exigir certificação.
- Validade e escopo do documento apresentado.
Evite uma conferência incompleta
Um número de certificado isolado não comprova que qualquer mangueira está abrangida. É necessário conferir se o documento corresponde ao fabricante, à família, ao diâmetro, ao tipo e às demais características do produto efetivamente fornecido.
O que significa OCP?
OCP significa Organismo de Certificação de Produto. Quando aplicável, esse organismo conduz o processo de avaliação dentro de seu escopo de acreditação. A presença de um OCP não substitui a conferência do certificado e da identificação impressa no produto.
Certificação não substitui inspeção e manutenção
A certificação de uma mangueira nova não elimina a necessidade de inspeção, conservação e manutenção periódica do sistema instalado. Esses serviços devem seguir a documentação técnica, as normas aplicáveis e a responsabilidade dos profissionais ou empresas contratadas pela edificação.
Diferença entre os tipos de mangueira de incêndio
Os tipos de mangueira não representam uma sequência simples de qualidade. Cada classificação foi desenvolvida para determinadas condições de uso. A seleção precisa considerar a ocupação da edificação, o ambiente, a pressão de serviço e a especificação do sistema.
| Tipo | Aplicação geral | Cuidado principal |
|---|---|---|
| Tipo 1 | Edificações de ocupação residencial. | Não utilizar como substituição genérica em comércio ou indústria. |
| Tipo 2 | Edificações comerciais, industriais e Corpo de Bombeiros, conforme especificação. | Confirmar diâmetro, pressão e composição do produto. |
| Tipo 3 | Áreas que exigem maior resistência à abrasão e ambientes específicos. | Validar as condições ambientais previstas. |
| Tipo 4 | Aplicações industriais com requisitos próprios de resistência. | Conferir exposição, produto transportado e projeto. |
| Tipo 5 | Ambientes industriais e situações de maior severidade. | Verificar composição, desempenho e compatibilidade química. |
Checklist antes da compra
- Confira o tipo indicado no projeto ou na mangueira existente.
- Verifique o diâmetro nominal correto.
- Mantenha o comprimento previsto.
- Confirme a compatibilidade das uniões e dos acessórios.
- Solicite a ficha técnica e a documentação aplicável.
- Confira o fabricante, o lote e a data de fabricação.
- Verifique a exigência de certificação no projeto, contrato ou edital.
- Não compre mangueira cortada ou vendida por metro para substituir um conjunto pronto.
- Não altere o tipo somente para reduzir o preço.
- Registre o produto recebido e a nota fiscal para garantir a rastreabilidade.
Erros comuns que devem ser evitados
- Escolher a mangueira apenas pela cor externa.
- Confundir 38 mm com a medida externa do engate.
- Comprar uma mangueira de 30 m quando o abrigo foi projetado para 15 m.
- Utilizar uma mangueira Tipo 1 em ocupação que exige outro desempenho.
- Aceitar documentação que não identifica o produto fornecido.
- Considerar a certificação voluntária como única forma de avaliação técnica.
- Afirmar que um produto será aprovado em vistoria sem analisar o projeto e as exigências locais.
Fornecimento pela MIB
A MIB – Mangueiras de Incêndio Brasil fornece equipamentos novos, com nota fiscal, para condomínios, empresas e indústrias. O atendimento comercial ajuda a identificar a medida, a quantidade e a documentação disponível, sem substituir o responsável pelo projeto, instalação, inspeção ou manutenção.
Perguntas frequentes sobre mangueira de incêndio Tipo 1
O que é uma mangueira de incêndio Tipo 1?
É uma mangueira destinada, de forma geral, a sistemas de hidrantes de edificações residenciais. Sua utilização deve corresponder ao projeto aprovado e às características técnicas da instalação.
A mangueira Tipo 1 pode ser usada em condomínio?
Sim, quando o sistema de hidrantes do condomínio foi dimensionado para esse tipo de mangueira. A classificação residencial, sozinha, não substitui a conferência do projeto.
Posso usar a Tipo 1 em comércio ou indústria?
Não se deve utilizar a Tipo 1 como substituição genérica. Estabelecimentos comerciais, galpões e indústrias podem exigir mangueiras de outro tipo, conforme a ocupação, o risco e o projeto da edificação.
Qual é o diâmetro da mangueira Tipo 1?
O diâmetro nominal mais comum é de 1½ polegada, equivalente a 38 mm. Essa medida se refere à passagem nominal da mangueira, e não ao diâmetro externo da união.
Quais comprimentos estão disponíveis?
Os comprimentos mais utilizados são 15 m, 20 m, 25 m e 30 m. A metragem deve seguir o projeto e a configuração prevista para o abrigo de hidrante.
A certificação da mangueira é obrigatória?
A certificação é voluntária no âmbito federal, conforme informação oficial do Inmetro. Entretanto, projeto, edital, contrato, seguradora ou exigência local podem determinar o fornecimento de produto certificado.
O que significa estar conforme a ABNT NBR 11861?
Significa que o produto declara atendimento aos requisitos técnicos aplicáveis da norma. Essa informação deve ser confirmada pela identificação da mangueira, pela ficha técnica e pela documentação correspondente.
A mangueira de incêndio pode ser vendida por metro?
Para substituição em sistemas de hidrantes, deve ser adquirido o conjunto completo com comprimento, uniões, identificação e características compatíveis com o projeto. Não se recomenda substituir o equipamento por um trecho cortado sem a configuração prevista.
A MIB realiza inspeção, manutenção ou instalação?
Não. A MIB atua no fornecimento de equipamentos novos. Serviços de projeto, instalação, inspeção, manutenção, ensaio e regularização devem ser contratados com profissionais ou empresas habilitadas.
Transparência MIB
O objetivo desta página é apresentar informações comerciais e técnicas de forma clara, sem tratar a mangueira Tipo 1 como solução universal para qualquer sistema.
A MIB orienta o cliente a confirmar o tipo, o diâmetro, o comprimento, a compatibilidade das uniões e a documentação exigida antes da compra.
A aprovação de uma instalação não depende apenas da mangueira. O resultado também envolve projeto, dimensionamento hidráulico, instalação, conservação, inspeções e exigências do Corpo de Bombeiros responsável pela região.
Fontes técnicas e institucionais
Para evitar informações desatualizadas ou interpretações incompletas, consulte os documentos oficiais aplicáveis e a versão vigente das normas técnicas.
- Catálogo oficial da ABNT
- Portal oficial do Inmetro
- Informação do Inmetro sobre certificação de mangueiras de incêndio
- Legislação e portarias do Inmetro
- Corpo de Bombeiros da Polícia Militar do Estado de São Paulo
A legislação, as instruções técnicas e as exigências podem variar conforme o estado, o município, a ocupação e a data de aprovação do projeto.
Conteúdo técnico MIB
Acesse nosso blog sobre equipamentos contra incêndio
Acesse o blog da MIB – Mangueiras de Incêndio Brasil e encontre informações técnicas, orientações e dicas sobre equipamentos utilizados em sistemas de prevenção e combate a incêndio.
O blog apresenta conteúdos sobre mangueiras de incêndio, hidrantes, esguichos, válvulas, adaptadores, conexões, extintores, sinalização e outros equipamentos, incluindo informações específicas sobre a mangueira de incêndio modelo Tipo 1.
Os materiais possuem caráter informativo e ajudam síndicos, administradores, compradores, condomínios, empresas e indústrias a conhecer melhor os produtos antes da compra.
Conteúdos sobre mangueiras
Consulte explicações sobre os Tipos 1, 2, 3, 4 e 5, aplicações, medidas, conservação, certificação e cuidados na escolha.
Orientações sobre hidrantes
Encontre informações sobre abrigos, registros, válvulas, esguichos, adaptadores, tampões e conexões para sistemas de hidrantes.
Dicas para compradores
Veja quais informações devem ser verificadas antes de solicitar orçamento ou substituir um equipamento existente.
Segurança e conformidade
Entenda a importância do projeto aprovado, das normas técnicas, da rastreabilidade e da documentação correspondente ao produto.
Responsabilidade pelo conteúdo
Este conteúdo possui finalidade técnica e comercial informativa. As características definitivas devem ser confirmadas na identificação, na ficha técnica e na documentação do produto fornecido.
A especificação do sistema deve seguir o projeto de segurança contra incêndio aprovado, as exigências do Corpo de Bombeiros responsável pela região e a avaliação dos profissionais habilitados envolvidos na instalação.
