Divisor para Mangueira de Incêndio

Divisor para mangueira de incêndio: peça pequena, função crítica no hidrante

O divisor para mangueira de incêndio é um acessório usado para organizar e distribuir a água em sistemas de hidrantes. Na prática, ele recebe a alimentação de uma linha principal e permite a saída para duas ou três linhas secundárias, dependendo do modelo. Por isso, também é chamado de derivante tipo Y, divisor Y, Y de hidrante ou divisor de linhas.

Esse componente é importante quando a operação exige mais de uma frente de combate, maior alcance de mangueiras ou melhor organização das linhas no piso. Em vez de depender de um único ponto de saída, o divisor permite alimentar mais de uma mangueira a partir de uma mesma linha, respeitando as condições de vazão, pressão e compatibilidade do sistema.

A escolha correta precisa considerar o padrão Storz, a bitola da entrada, a bitola das saídas, o material do corpo, a existência ou não de registros individuais, a pressão de trabalho, o tipo de mangueira usada e o projeto de incêndio aprovado. Um divisor parecido visualmente pode não ser compatível com o sistema existente.

Onde usar o divisor de mangueira de incêndio

O divisor de mangueira de incêndio é mais comum em locais onde pode ser necessário dividir a linha de combate em mais de uma direção. Ele pode ser utilizado em condomínios, galpões, áreas industriais, centros logísticos, estacionamentos, pátios, comércios de grande área e ambientes em que o sistema de hidrantes precisa atender pontos diferentes durante uma operação.

Em uma operação real, o derivante tipo Y ajuda a reduzir deslocamentos, organizar as linhas de mangueira e permitir que equipes trabalhem em frentes diferentes. Porém, essa vantagem só existe quando o equipamento está tecnicamente correto para a rede, para as mangueiras e para a vazão exigida.

Aplicações comuns do derivante tipo Y

• Dividir uma linha principal em duas saídas: indicado quando a operação pede duas mangueiras alimentadas pelo mesmo ponto de hidrante.
• Dividir uma linha principal em três saídas: opção usada em configurações específicas, sempre conforme capacidade do sistema e estratégia técnica.
• Atender áreas amplas: galpões, condomínios, áreas externas e pátios podem exigir melhor distribuição das mangueiras.
• Organizar frentes de combate: o divisor ajuda a direcionar linhas para pontos diferentes sem depender de outro hidrante próximo.
• Compatibilizar linhas de diâmetros diferentes: alguns modelos permitem entrada Storz 2½" e saídas Storz 1½", conforme a necessidade do conjunto.

Como funciona o derivante tipo Y no sistema de hidrantes

O funcionamento do derivante tipo Y é simples de entender, mas exige atenção técnica. A água chega por uma entrada principal e é distribuída para duas ou três saídas. Cada saída pode alimentar uma mangueira, um conjunto de linha ou uma frente de atuação, desde que o sistema tenha pressão e vazão suficientes para essa configuração.

Em modelos com registros individuais, cada saída pode ser controlada de forma independente. Isso ajuda a abrir, fechar ou ajustar o fluxo para cada linha, evitando desperdício e facilitando a operação. Em modelos sem registros, a divisão ocorre de forma direta, exigindo ainda mais atenção à abertura da linha e à organização das mangueiras.

Principais pontos de funcionamento

• Entrada principal: normalmente recebe a alimentação por conexão Storz 2½", conforme o modelo e o sistema.
• Saídas secundárias: podem ser Storz 1½" ou Storz 2½", dependendo da aplicação e do tipo de mangueira utilizado.
• Distribuição de vazão: ao abrir mais de uma linha, a vazão disponível será dividida entre as saídas.
• Pressão operacional: o uso de múltiplas linhas precisa respeitar a capacidade hidráulica do sistema.
• Compatibilidade: mangueiras, registros, adaptadores, tampões e esguichos precisam conversar tecnicamente entre si.

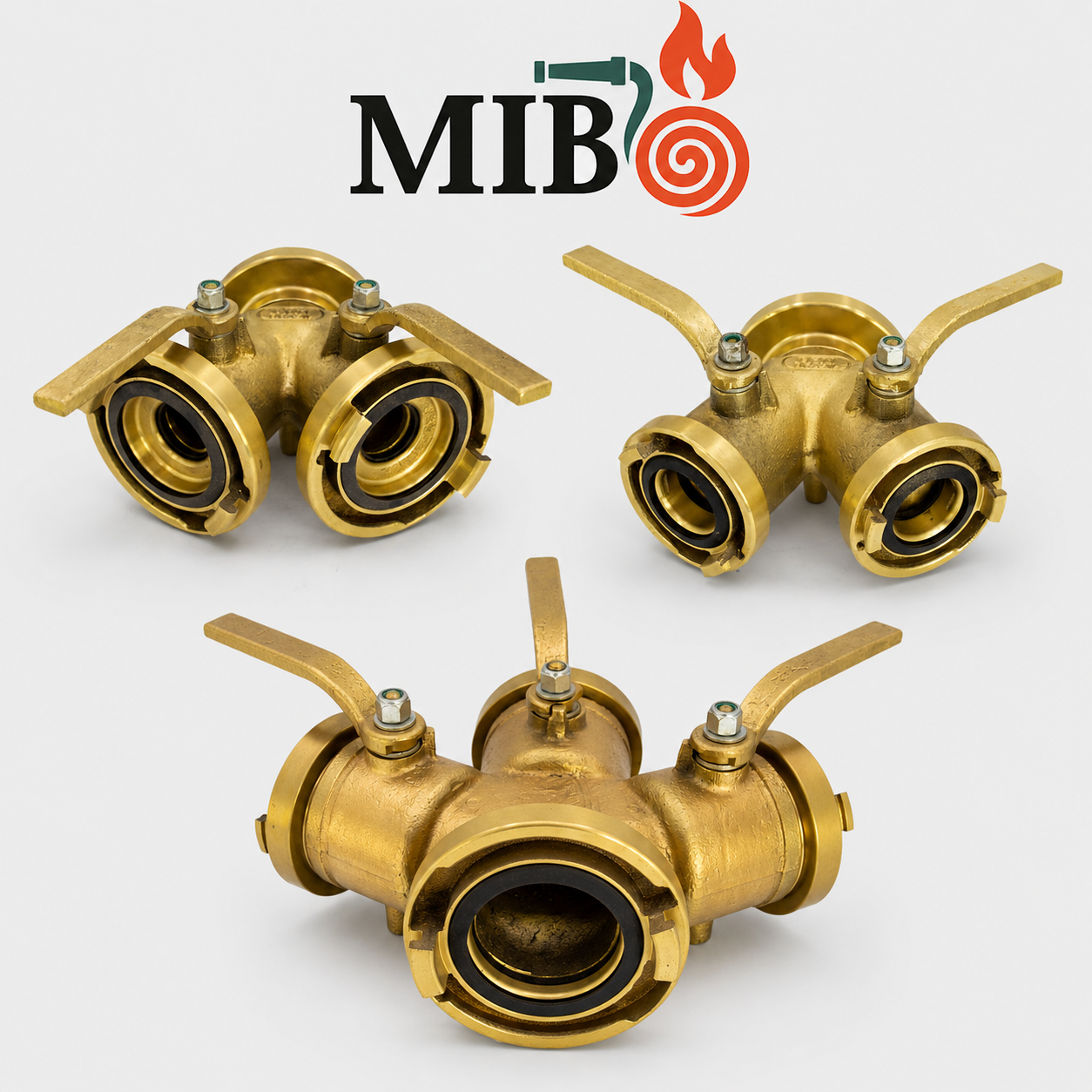

Modelos de divisor para mangueira de incêndio

O divisor para mangueira de incêndio, também chamado de derivante tipo Y, é um acessório usado em conjunto com mangueiras de incêndio para dividir uma linha principal de combate em duas ou três linhas de saída, conforme o modelo. Essa função melhora a distribuição das mangueiras, amplia o alcance operacional e oferece mais controle em situações de combate direto ao fogo.

Os modelos abaixo trabalham com entrada Storz 2½" e saídas Storz 1½" ou Storz 2½". Possuem corpo em latão, acabamento escovado, anel O-ring nitrílico, vedação em borracha SBR e válvulas esféricas com fechamento em ¼ de volta, permitindo controlar a saída desejada durante a operação.

Imagens técnicas dos derivantes para mangueira de incêndio

As imagens abaixo ajudam na identificação visual dos modelos de derivante para mangueira de incêndio. Cada peça deve ser conferida pela configuração correta de entrada, quantidade de saídas, diâmetro Storz, válvulas, vedação e compatibilidade com o sistema de hidrantes.

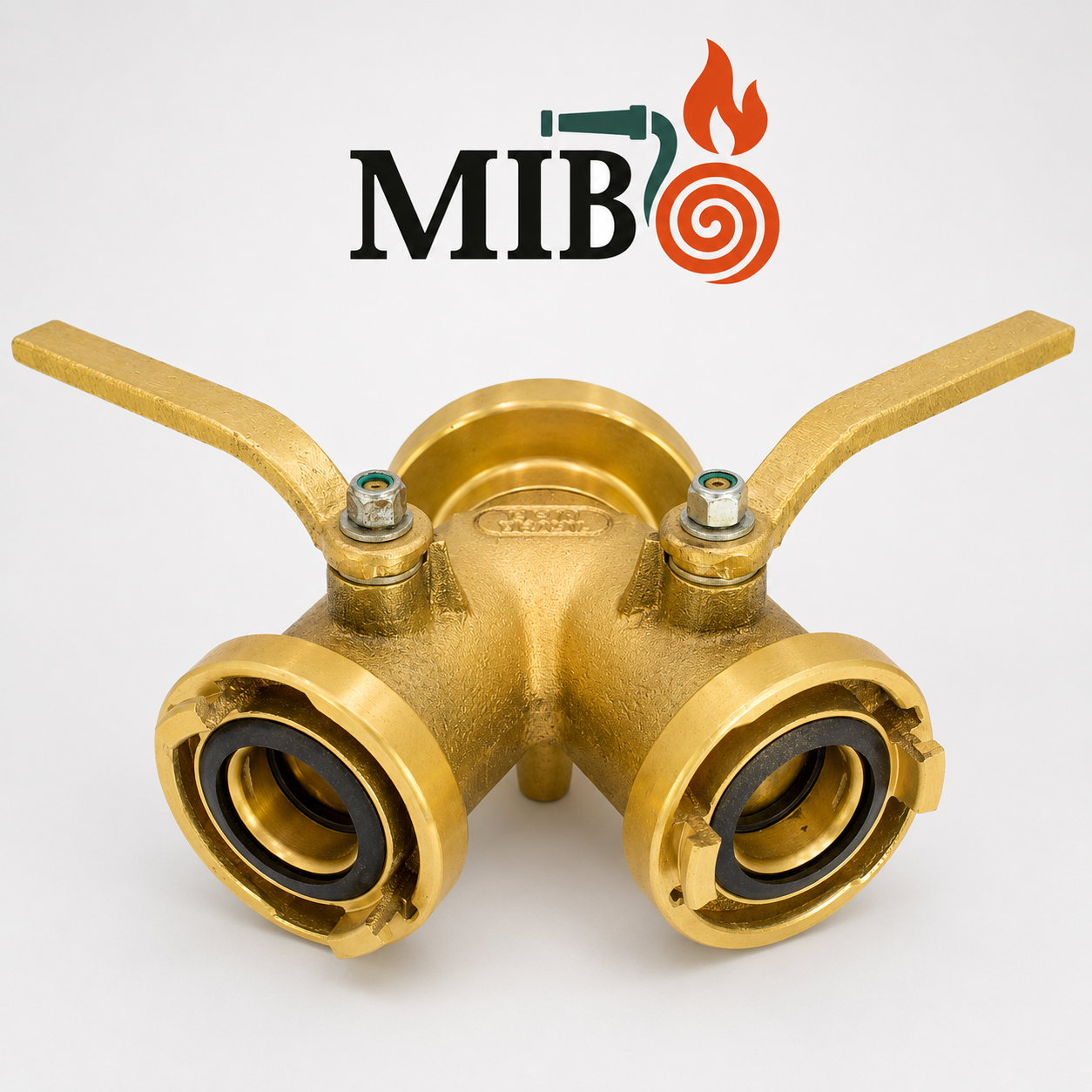

GM 20 — duas saídas 1½" Storz

Modelo GM 20 com entrada Storz 2½" e duas saídas Storz 1½", indicado para dividir uma linha principal em duas linhas de menor diâmetro.

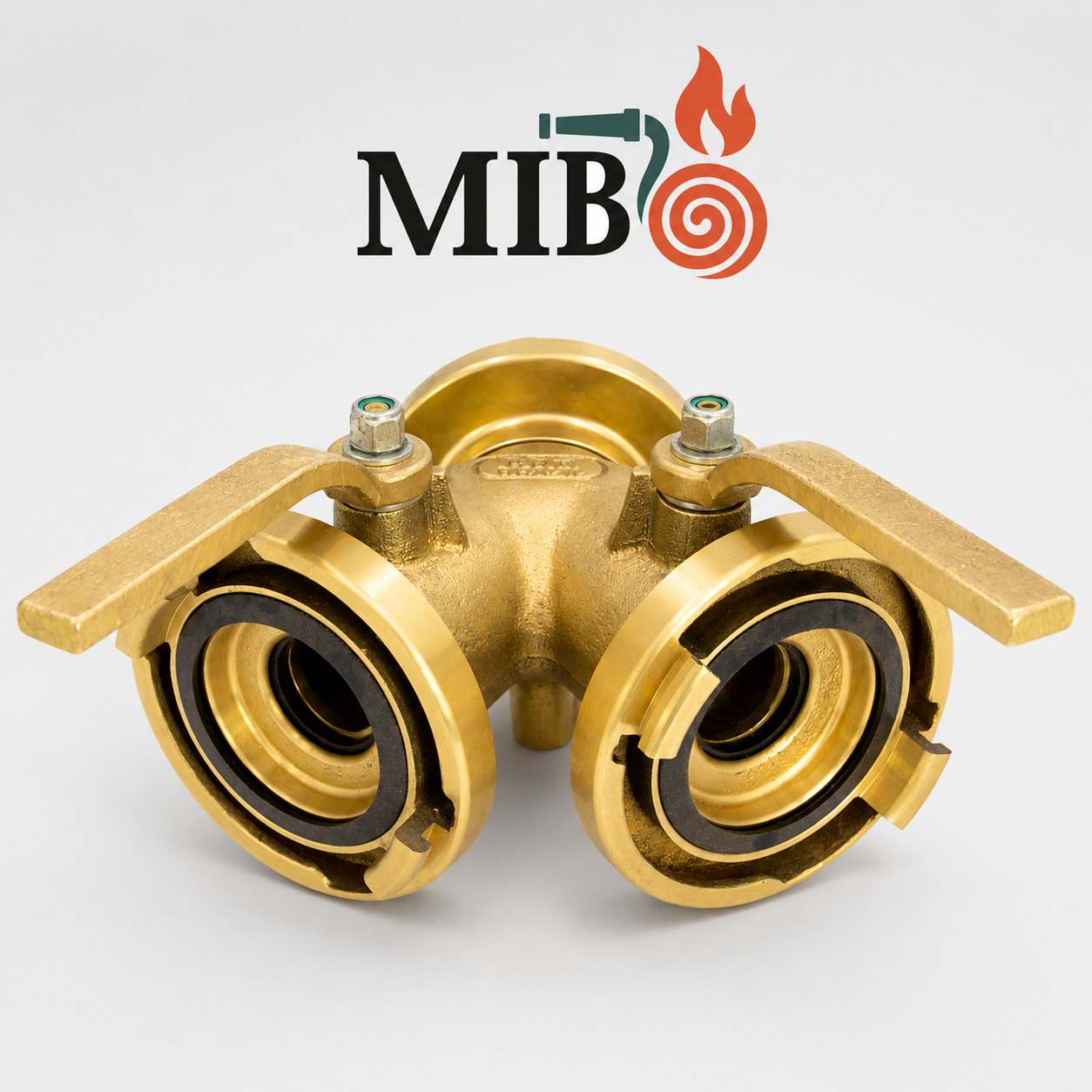

GM 21 — duas saídas 2½" Storz

Modelo GM 21 com entrada Storz 2½" e duas saídas Storz 2½", usado quando a operação exige duas linhas com o mesmo diâmetro da entrada.

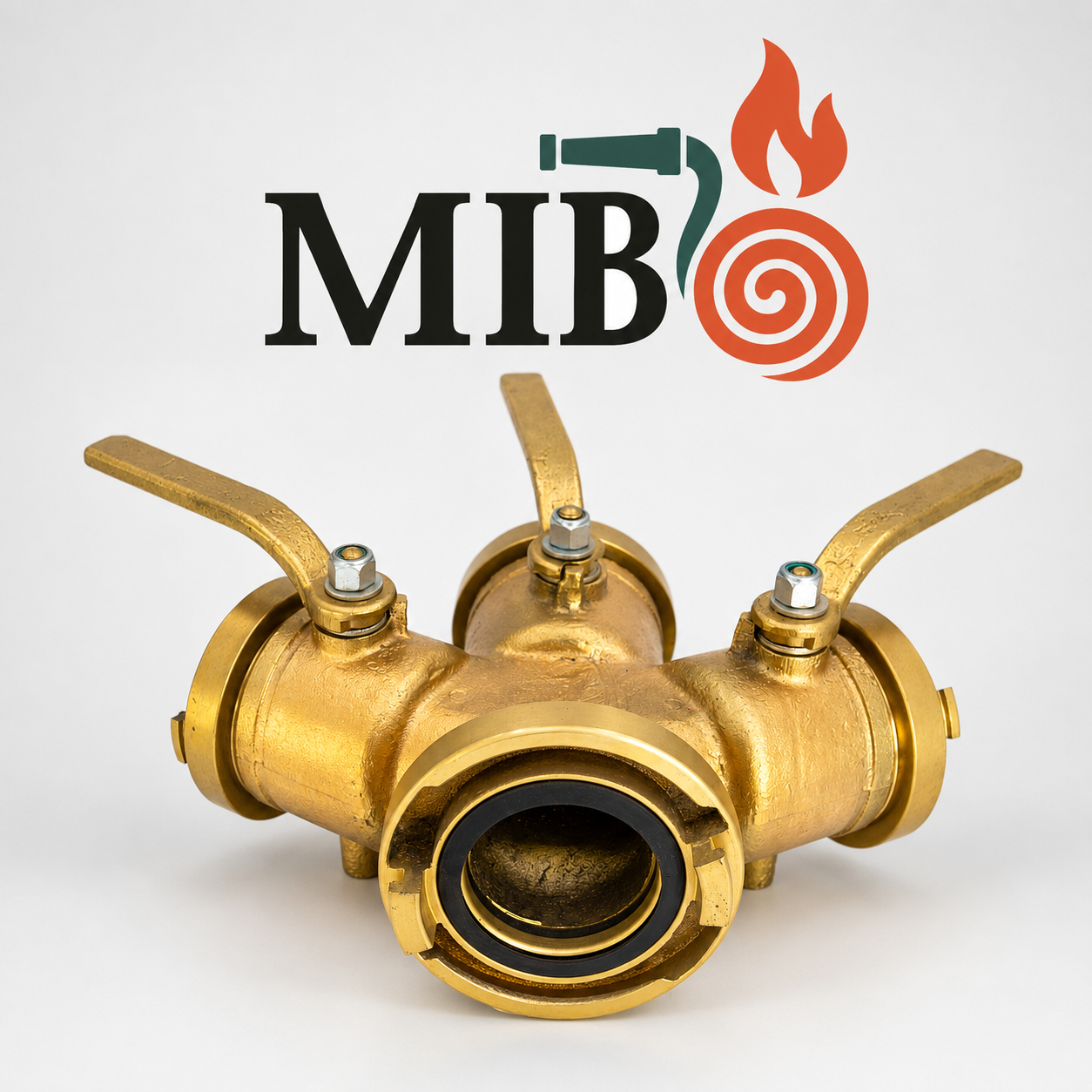

GM 305 — três saídas 1½" Storz

Modelo GPM 305 com entrada Storz 2½" e três saídas Storz 1½", indicado para distribuição múltipla de linhas, sempre conforme pressão, vazão e capacidade do sistema.

Compatibilidade técnica do divisor para sistema de hidrantes

A compatibilidade é o ponto mais importante na escolha do divisor para mangueira de incêndio. Duas peças podem parecer iguais na foto, mas apresentar diferenças de bitola, padrão de conexão, material, pressão de trabalho, vedação ou aplicação. Por isso, o divisor deve ser analisado como parte do conjunto: hidrante, registro, mangueira, esguicho, adaptador, tampão e rede hidráulica.

Os modelos mais comuns utilizam conexão Storz, mas ainda assim é necessário confirmar as medidas. Uma entrada Storz 2½" pode alimentar saídas Storz 1½" ou 2½", dependendo do modelo. Comprar apenas pelo nome “divisor Y” ou “derivante” não garante que o item servirá no sistema existente.

O que conferir para evitar incompatibilidade

• Entrada do divisor: confirme se a entrada é Storz 2½" ou outra medida exigida pelo sistema.
• Saídas do divisor: confira se as saídas são Storz 1½", Storz 2½" ou outra configuração específica.
• Quantidade de saídas: verifique se a operação exige duas ou três saídas.
• Material do corpo: confirme se o modelo informado atende à aplicação, ao ambiente e à exigência técnica.
• Vedações: avalie se as vedações estão adequadas, íntegras e compatíveis com o uso no sistema de hidrantes.
• Pressão de trabalho: o divisor precisa suportar a pressão prevista para a operação.
• Vazão disponível: ao abrir duas ou três linhas, a água será distribuída; por isso o sistema precisa ter capacidade hidráulica suficiente.
• Compatibilidade com mangueiras: confira diâmetro, engate, comprimento, tipo de mangueira e aplicação.
• Compatibilidade com esguichos: o esguicho precisa atender à linha usada e à vazão desejada.
• Projeto aprovado: sempre confirme se a configuração está de acordo com a solução prevista para a edificação.

Como escolher o divisor de mangueira de incêndio sem errar

Para escolher o divisor de mangueira de incêndio corretamente, é preciso transformar a dúvida em uma especificação objetiva. Em vez de pedir apenas “um divisor de hidrante”, o ideal é informar a entrada, as saídas, a quantidade de saídas, o material desejado, o tipo de uso e qualquer referência do equipamento antigo.

A MIB recomenda que o cliente envie foto da peça antiga, foto do ponto de hidrante, lista do projeto, medida das conexões e quantidade desejada. Essa conferência simples ajuda a evitar troca, atraso e compra de peça incompatível.

Checklist rápido de compra

⬅️ Deslize a tabela para o lado →

Cuidados de uso, operação e manutenção do derivante tipo Y

O derivante tipo Y, também conhecido como divisor para mangueira de incêndio, deve ser utilizado com atenção à segurança operacional, ao manuseio correto e à manutenção preventiva. Durante o uso, as mangueiras conectadas podem ficar sob pressão, e qualquer conexão mal encaixada, vedação danificada, impacto, queda ou esforço lateral excessivo pode prejudicar o funcionamento do conjunto.

Antes da operação, confira visualmente o corpo do divisor, as conexões Storz, as vedações, os registros quando existirem e o encaixe das mangueiras. O equipamento deve ser apoiado em superfície segura, firme e estável, evitando tombamento, pancadas, esforço nas conexões e risco de queda durante a utilização.

Após o uso, o divisor deve ser limpo, inspecionado, seco e armazenado em local adequado. Sempre que possível, recomenda-se deixar as válvulas em posição intermediária de espera, ou seja, nem totalmente abertas e nem totalmente fechadas, quando essa prática estiver de acordo com o procedimento interno de manutenção adotado pelo responsável técnico.

Boas práticas antes, durante e depois do uso

• Antes do uso: verifique se o corpo do divisor não apresenta danos visíveis, trincas, deformações, corrosão, desgaste ou sinais de impacto.
• Não deixar cair: quedas podem deformar conexões, danificar vedações, prejudicar o alinhamento das saídas e comprometer o acoplamento Storz.
• Evitar impactos: pancadas no corpo do divisor, nas alavancas ou nas conexões podem causar danos internos e externos, mesmo quando a peça aparenta estar normal.
• Usar em superfície segura: durante a operação, mantenha o equipamento apoiado em local plano, firme e sem risco de tombamento, escorregamento ou esforço lateral nas mangueiras.
• Conexões Storz: confirme se as conexões estão limpas, alinhadas e corretamente acopladas antes de pressurizar a linha.
• Vedações: confira se os anéis de vedação estão íntegros, bem posicionados e sem ressecamento, cortes ou deformações.
• Mangueiras: evite dobras acentuadas próximas ao divisor, pois isso pode prejudicar o fluxo de água e forçar os engates.
• Abertura da linha: faça a abertura conforme orientação operacional, evitando golpes bruscos, abertura violenta ou movimentação inadequada das alavancas.
• Não forçar as alavancas: se houver dificuldade para abrir ou fechar uma saída, não aplique força excessiva. O esforço pode danificar a válvula esférica, a haste ou o mecanismo de fechamento.
• Movimentar periodicamente: não deixe o equipamento muito tempo sem movimentar as válvulas de abertura e fechamento. A falta de acionamento pode favorecer o travamento das esferas internas.
• Após o uso: inspecione, limpe, seque e armazene o equipamento em local protegido contra impacto, sujeira, umidade excessiva e danos nas áreas de vedação.
• Posição de espera: após a limpeza e inspeção, recomenda-se deixar as válvulas em posição intermediária, nem totalmente abertas e nem totalmente fechadas, quando isso estiver alinhado ao procedimento de manutenção do responsável técnico.
• Manutenção: qualquer peça danificada, com vedação comprometida, conexão deformada ou válvula travada deve ser avaliada antes de retornar ao uso.

Conteúdos úteis da MIB para comprar sem erro

Para escolher corretamente um divisor para mangueira de incêndio, é importante entender também os itens que trabalham junto com ele: mangueira, hidrante, extintor, abrigo, esguicho, adaptador e demais acessórios do sistema. Os links abaixo ajudam o cliente a comparar aplicações e evitar compra incompatível.

Links oficiais para consulta técnica

A escolha de um divisor de mangueira de incêndio deve respeitar o projeto aprovado, a compatibilidade do sistema e as exigências aplicáveis. Para consulta técnica, utilize fontes oficiais e valide a aplicação final com profissional habilitado.

Perguntas frequentes sobre divisor para mangueira de incêndio

1. O que é um divisor para mangueira de incêndio?

É um acessório usado em sistemas de hidrantes para dividir uma linha principal em duas ou três saídas. Também pode ser chamado de derivante tipo Y, divisor Y, Y de hidrante ou divisor de linhas.

2. Para que serve o derivante tipo Y?

O derivante tipo Y serve para distribuir a água de uma linha principal para mais de uma mangueira, permitindo atuação em frentes diferentes, melhor organização das linhas e maior alcance operacional, quando o sistema possui capacidade para isso.

3. Quais modelos de divisor a página apresenta?

A página apresenta modelos com entrada Storz 2½" e duas saídas Storz 1½", entrada Storz 2½" e duas saídas Storz 2½", além de modelo com entrada Storz 2½" e três saídas Storz 1½".

4. O que significam os códigos BS 020, BS 021 e BS 305?

São referências de modelos informadas na página original. O BS 020 corresponde à configuração 2½" x duas saídas 1½"; o BS 021 à configuração 2½" x duas saídas 2½"; e o BS 305 à configuração 2½" x três saídas 1½". A confirmação deve ser feita no orçamento.

5. Todo divisor Storz serve em qualquer hidrante?

Não. É necessário conferir bitola, padrão de conexão, quantidade de saídas, material, pressão, vazão, vedações e compatibilidade com mangueiras, registros, esguichos, adaptadores e projeto aprovado.

6. Posso usar divisor de três saídas em qualquer sistema?

Não. Um divisor com três saídas exige análise da capacidade hidráulica do sistema. Ao abrir mais linhas, a vazão disponível será distribuída. Por isso, a aplicação deve ser validada conforme projeto e orientação técnica.

7. O divisor precisa ter registro em cada saída?

Depende do modelo e da aplicação. Alguns divisores possuem controle individual nas saídas, outros não. Se a operação exige abrir ou fechar linhas separadamente, essa característica deve ser confirmada antes da compra.

8. Qual material é informado para os modelos da página?

A página original informa modelos em latão escovado. Mesmo assim, a confirmação de material, acabamento e características do fabricante deve ser feita no momento do orçamento.

9. O que devo enviar para a MIB antes de comprar?

O ideal é enviar foto da peça antiga, medida da entrada, medida das saídas, quantidade de saídas, local de uso, foto do ponto de hidrante, código antigo quando existir e quantidade desejada.

10. A MIB faz projeto ou instalação do sistema de hidrantes?

Não. A MIB fornece equipamentos novos e orientação comercial/técnica para compra correta. Projeto, instalação, vistoria, cálculo hidráulico, emissão de ART/RRT e aprovação junto ao Corpo de Bombeiros devem ser feitos por profissional habilitado.

Solicite orçamento do divisor para mangueira de incêndio com a MIB

Para receber um orçamento mais correto do divisor para mangueira de incêndio, informe a configuração desejada ou envie foto da peça antiga. A MIB pode orientar a compra com base na entrada, nas saídas, na quantidade de linhas, no material, no padrão Storz e na aplicação informada pelo cliente.

Quanto mais clara for a informação enviada, menor o risco de compra errada. Em sistemas de hidrantes, detalhes como 1½", 2½", quantidade de saídas, tipo de conexão, existência de registro e compatibilidade com mangueiras e esguichos fazem diferença.

Informações que ajudam no orçamento

• Foto do divisor antigo, se houver.
• Medida da entrada: por exemplo, Storz 2½".
• Medida das saídas: por exemplo, Storz 1½" ou Storz 2½".
• Quantidade de saídas: duas ou três.
• Local de uso: condomínio, galpão, indústria, comércio, pátio ou área técnica.
• Quantidade desejada.
• Prazo necessário para entrega.
• Lista do projeto ou referência técnica, quando disponível.

Divisor para mangueira de incêndio exige compra técnica, não apenas compra rápida

O divisor para mangueira de incêndio é um acessório importante para sistemas de hidrantes, pois permite dividir uma linha principal em duas ou três saídas. Embora pareça uma peça simples, a escolha incorreta pode gerar incompatibilidade com mangueiras, registros, esguichos, adaptadores, pressão, vazão e exigências do projeto.

Por isso, antes de comprar, é essencial confirmar a configuração correta: entrada Storz 2½", saídas Storz 1½" ou saídas Storz 2½", quantidade de saídas, material, aplicação e compatibilidade com o sistema de hidrantes. O uso do derivante tipo Y deve estar alinhado à necessidade real da edificação e à orientação técnica responsável.

A MIB — Mangueiras de Incêndio Brasil orienta a compra para reduzir erro, troca desnecessária, atraso em adequações e risco de aquisição de peça incompatível. A melhor compra é aquela feita com informação clara, conferência técnica e responsabilidade.
