Esguicho Regulável para Mangotinho 1 Polegada
MIB GM 14 para mangotinho, com entrada roscada fêmea de 1” – 11 FPP, pressão de trabalho informada de 5 a 14 kgf/cm² e controle do jato na extremidade da mangueira semirrígida.

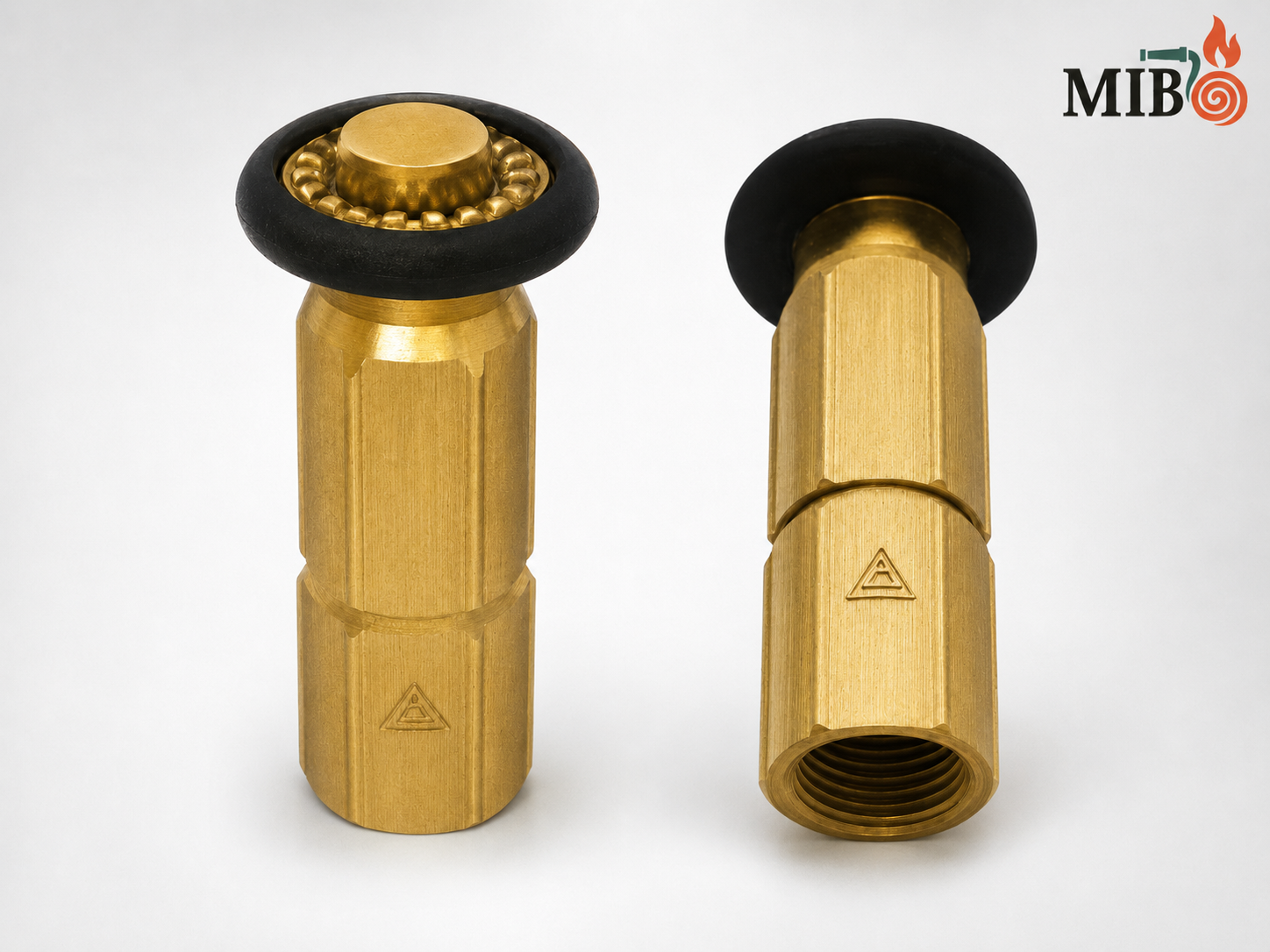

Esguicho regulável MIB GM 14
O Esguicho Regulável para Mangotinho MIB GM 14 é um componente de 1 polegada para a extremidade de mangueiras semirrígidas e carretéis de mangotinho compatíveis. O bocal regulável permite interromper a passagem da água e ajustar o padrão de saída entre jato mais concentrado e abertura em neblina.
Para o código GM 14, são informadas conexão rosca fêmea 1” – 11 FPP , pressão de trabalho de 5 a 14 kgf/cm² , pressão de teste de 21 kgf/cm² , vazão máxima informada de 75 GPM , peso informado de 0,35 kg e comprimento informado de 120 mm .
Características técnicas do MIB GM 14
O GM 14 deve ser selecionado pela compatibilidade entre a conexão, a pressão do sistema e a aplicação prevista para o mangotinho. A identificação correta do código ajuda a evitar confusão com esguichos de outros diâmetros e configurações.
| Especificação | Informação |
|---|---|
| Produto | Esguicho Regulável para Mangotinho |
| Marca | MIB |
| Código | GM 14 |
| Material | Latão escovado |
| Acabamento | Escovado |
| Pressão de trabalho | 5 a 14 kgf/cm² |
| Pressão de teste | 21 kgf/cm² |
| Entrada | Rosca fêmea 1” – 11 FPP |
| Vazão máxima informada | 75 GPM |
| Peso informado | 0,35 kg |
| Comprimento informado | 120 mm |
| Norma de referência informada | ABNT NBR 14870 |
| NCM informado | 84243090 |
| Preço | Sob consulta — a MIB fornece valores exclusivamente mediante orçamento. |
As informações acima devem ser conferidas em conjunto com as características do sistema onde o esguicho será instalado.
Como funciona a regulagem do jato
A regulagem é realizada diretamente no bocal do esguicho. Conforme a posição adotada, o operador pode controlar a passagem e o formato de saída da água.
Bocal fechado
Na posição fechada, o mecanismo interrompe a saída de água pelo bocal.
Jato
Com a abertura do bocal, a água pode ser direcionada em um jato mais concentrado, de acordo com a regulagem aplicada.
Neblina
A continuidade da regulagem amplia o padrão de saída da água até a condição de neblina. A abertura efetiva depende da posição do bocal e das condições hidráulicas do sistema.
Rosca de entrada 1 polegada – 11 FPP
O MIB GM 14 utiliza entrada especificada como rosca fêmea 1” – 11 FPP . FPP significa fios por polegada e ajuda a identificar o passo da rosca.
Antes da instalação ou substituição de um esguicho existente, é importante conferir se a conexão da mangueira semirrígida utiliza o mesmo padrão e medida.
Componentes com medidas nominais semelhantes podem possuir configurações de rosca diferentes. Por isso, a compatibilidade não deve ser definida somente pela aparência externa da peça.
Antes da compra: confirme o diâmetro nominal, o número de fios por polegada, o padrão da conexão e as condições de pressão do sistema onde o esguicho será instalado.
Construção em latão escovado
Para o código GM 14, a especificação utilizada nesta página informa construção em latão escovado . O material e o acabamento devem ser conferidos na documentação vigente do produto quando necessária a confirmação para reposição, compra ou instalação.
O formato externo possui áreas de apoio e ressaltos que auxiliam o manuseio do bocal regulável durante a operação.
Como o esguicho trabalha instalado diretamente na extremidade da mangueira, o estado da rosca, das vedações e do mecanismo de regulagem deve ser observado durante inspeções.
Detalhes e componentes do esguicho regulável

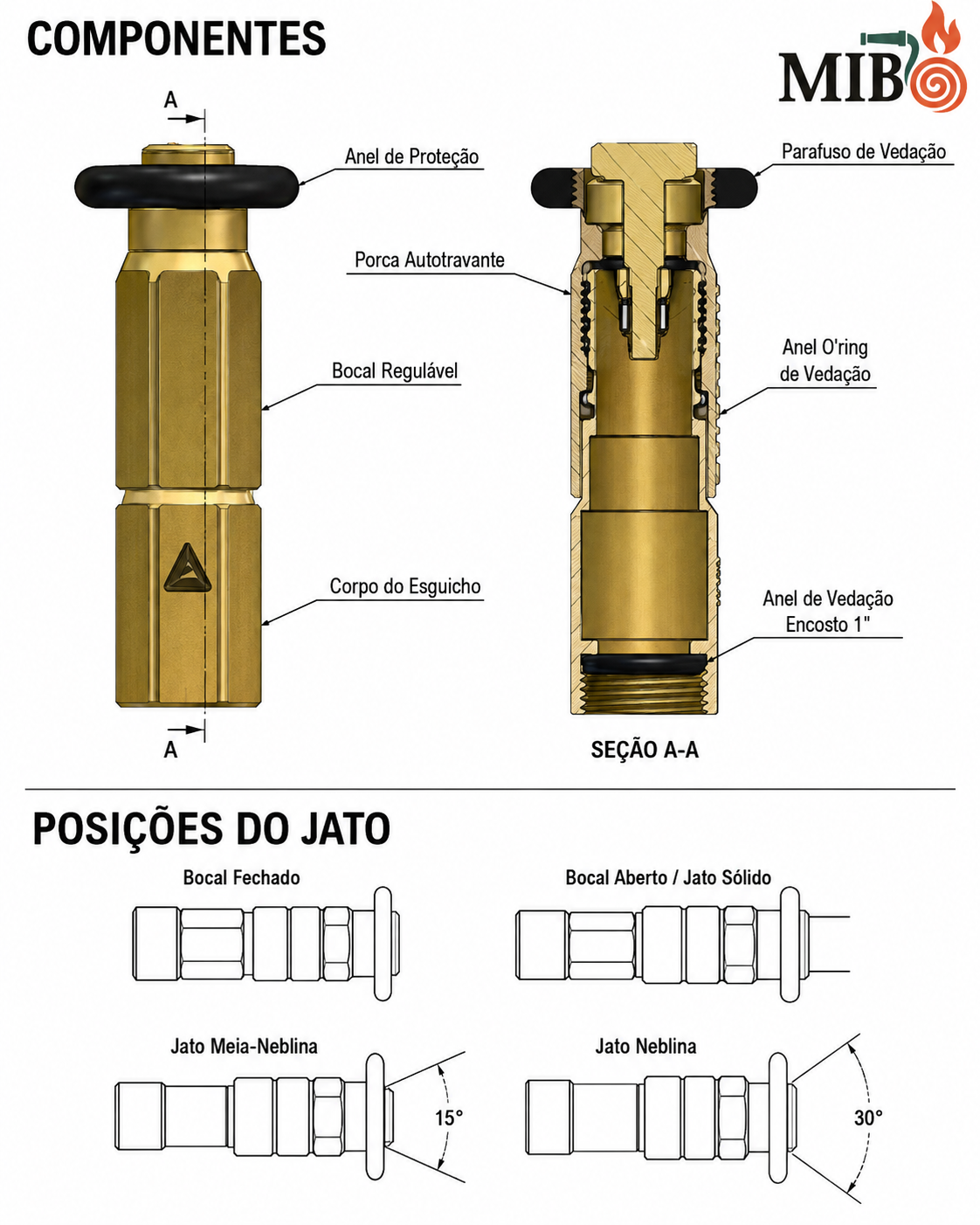

Vista técnica do Esguicho Regulável para Mangotinho 1” MIB GM 14, com identificação dos principais componentes e das posições de regulagem do jato.
Principais componentes: anel de proteção, porca autotravante, bocal regulável, corpo do esguicho, parafuso de vedação, anel O-ring de vedação e anel de vedação.
O conjunto apresenta componentes destinados ao acionamento, montagem e vedação do esguicho.
- anel de proteção;
- porca autotravante;
- bocal regulável;
- corpo do esguicho;
- parafuso de vedação;
- anel O-ring de vedação;
- anel de vedação.
A identificação desses elementos ajuda em inspeções visuais e na compreensão do funcionamento do conjunto. Intervenções e substituições devem respeitar as características técnicas do produto.
Pressão de trabalho e pressão de teste
A pressão de trabalho informada para o modelo é de 5 a 14 kgf/cm² . A pressão de teste informada é de 21 kgf/cm² .
Esses valores possuem finalidades diferentes. A pressão de teste não deve ser interpretada como pressão normal de operação.
A utilização do esguicho deve considerar as características do sistema completo, incluindo mangueira, conexões, alimentação hidráulica e demais componentes instalados.
Dimensões, peso e vazão informados para o GM 14
Para identificar corretamente o modelo em orçamento, reposição ou conferência, considere o conjunto das informações técnicas e não apenas uma medida isolada.
- Comprimento informado: 120 mm;
- Peso informado: 0,35 kg;
- Vazão máxima informada: 75 GPM.
A vazão real em uso depende das condições hidráulicas do sistema. Pressão disponível, perdas de carga, mangueira, conexões e instalação podem influenciar o desempenho do conjunto.
Aplicações do esguicho para mangotinho
O esguicho é utilizado na extremidade de mangueiras semirrígidas com conexão roscada compatível e pode integrar conjuntos de mangotinho e carretéis compatíveis.
A aplicação correta depende do projeto e das características do sistema instalado. O código GM 14 não deve ser escolhido apenas pela aparência do esguicho ou por possuir conexão nominal de 1 polegada.
Quando utilizado em sistemas destinados à segurança contra incêndio, a seleção do componente deve considerar o projeto, a instalação existente e os requisitos técnicos aplicáveis.
Como confirmar se o GM 14 é compatível com o seu mangotinho
Antes de substituir um esguicho existente, compare o código do modelo , o diâmetro nominal da entrada , o número de fios por polegada e a pressão de operação do sistema . Essas informações são mais seguras do que escolher a peça somente pela aparência.
- confirme se o modelo desejado é o MIB GM 14 ;
- verifique se a conexão existente corresponde à rosca fêmea 1” – 11 FPP ;
- confira a pressão disponível no sistema e a especificação do projeto;
- compare as demais características técnicas antes da instalação.
Evite confusão: esta página é dedicada ao GM 14 para mangotinho de 1 polegada . Outros diâmetros e modelos podem possuir conexões e características diferentes.
Inspeção e conservação
Durante inspeções, verifique se o bocal realiza normalmente os movimentos de abertura, fechamento e regulagem. Também é importante observar as condições aparentes da rosca, do corpo e dos elementos de vedação.
Caso sejam identificados danos, dificuldade anormal de movimentação ou problemas de vedação, o componente deve ser avaliado antes de retornar ao uso.
A manutenção deve respeitar as características construtivas do equipamento e as orientações aplicáveis ao sistema no qual ele está instalado.
Referência técnica
A documentação utilizada como base para esta especificação informa a ABNT NBR 14870 como norma de referência do produto.
A referência normativa não substitui a análise das exigências aplicáveis ao projeto, ao local de instalação e ao sistema completo.
Para classificação comercial, foi informado o NCM 84243090 . A classificação fiscal deve ser confirmada pelo responsável fiscal ou contábil quando necessária para a operação comercial.
Perguntas frequentes
Para que serve o esguicho regulável para mangotinho?
Ele é instalado na extremidade da mangueira semirrígida e permite controlar a saída e o formato do jato de água.
Qual é a conexão do MIB GM 14?
A entrada informada para o modelo é rosca fêmea 1” – 11 FPP .
Quais posições de jato o esguicho possui?
O bocal regulável permite interromper a passagem da água e ajustar o padrão de saída entre jato mais concentrado e neblina.
Qual é a pressão de trabalho?
A pressão de trabalho informada é de 5 a 14 kgf/cm² . A pressão de teste informada é de 21 kgf/cm² .
O esguicho é fabricado em qual material?
A especificação utilizada nesta página identifica o GM 14 em latão escovado .
Qual é a vazão máxima informada para o GM 14?
A vazão máxima informada para o código GM 14 é de 75 GPM . O desempenho real depende das condições hidráulicas do sistema.
Qual é o preço do esguicho MIB GM 14?
A MIB não publica preço fixo para este produto. O valor é fornecido exclusivamente mediante orçamento , considerando as condições comerciais vigentes no momento da consulta.
Como solicitar orçamento do GM 14?
Informe à equipe MIB que deseja orçamento do Esguicho Regulável para Mangotinho 1 Polegada — código GM 14 . A quantidade desejada também deve ser informada para elaboração da proposta comercial.
Resumo técnico do produto
O Esguicho Regulável para Mangotinho 1 Polegada MIB GM 14 possui entrada roscada fêmea de 1” – 11 FPP e bocal regulável para fechamento, jato mais concentrado e neblina.
A pressão de trabalho informada é de 5 a 14 kgf/cm² e a pressão de teste é de 21 kgf/cm² . Também são informados vazão máxima de 75 GPM , peso de 0,35 kg e comprimento de 120 mm .
Marca: MIB · Código: GM 14 · NCM informado: 84243090 · Preço: mediante orçamento
Carretel de mesa para mangotinho
A MIB também possui página dedicada ao carretel de mesa para mangotinho, equipamento relacionado a conjuntos que utilizam mangueiras semirrígidas e componentes compatíveis.
Solicite orçamento do MIB GM 14
A MIB fornece o preço do Esguicho Regulável para Mangotinho 1 Polegada GM 14 exclusivamente mediante orçamento . Para receber as condições comerciais, informe a quantidade desejada e, quando necessário, os dados da aplicação para conferência de compatibilidade.
Transparência MIB
As informações apresentadas nesta página foram organizadas para identificar especificamente o modelo MIB GM 14 e diferenciá-lo de outros esguichos e configurações.
Antes da compra, reposição ou instalação, confirme o código do produto, a conexão, a pressão de trabalho, a vazão requerida e as características do sistema onde o esguicho será utilizado.
Os preços não são publicados nesta página. A MIB informa valores exclusivamente por meio de orçamento, conforme as condições comerciais vigentes na data da consulta.
Especificações e referências técnicas podem ser atualizadas. Em caso de dúvida, utilize a documentação técnica vigente do produto e do projeto.
